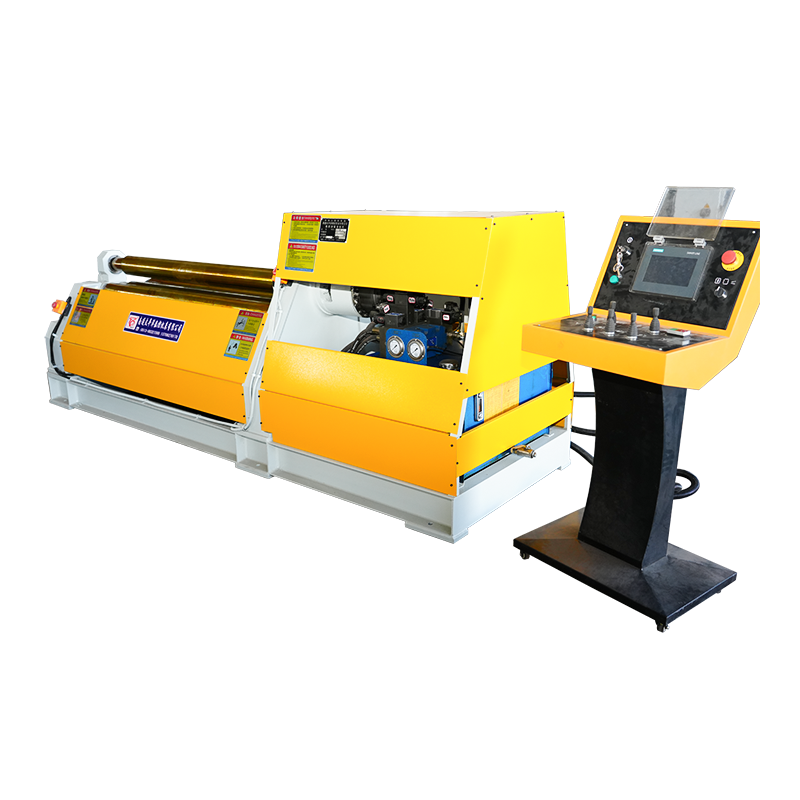

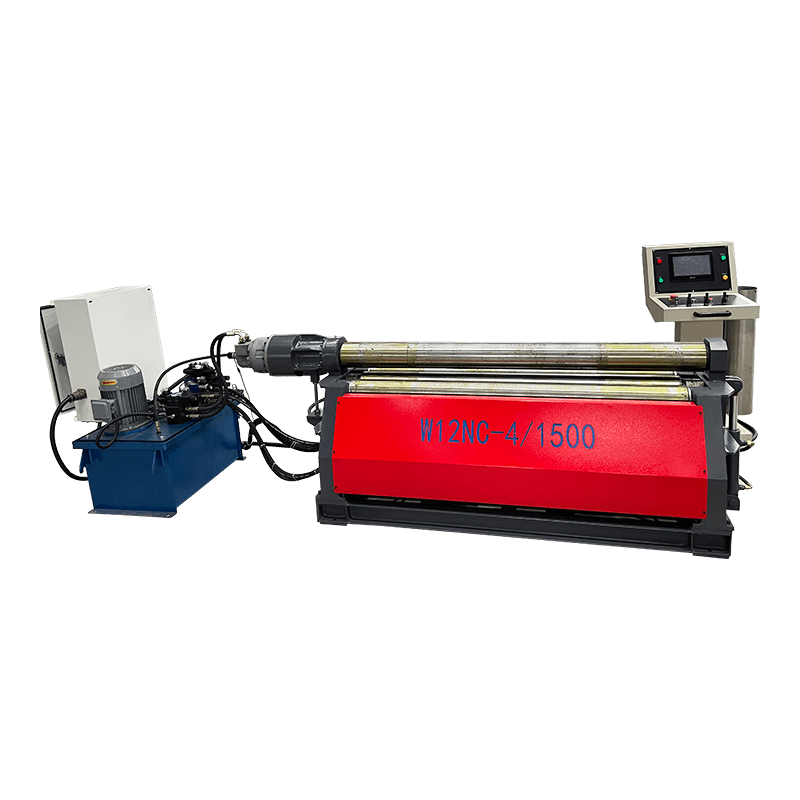

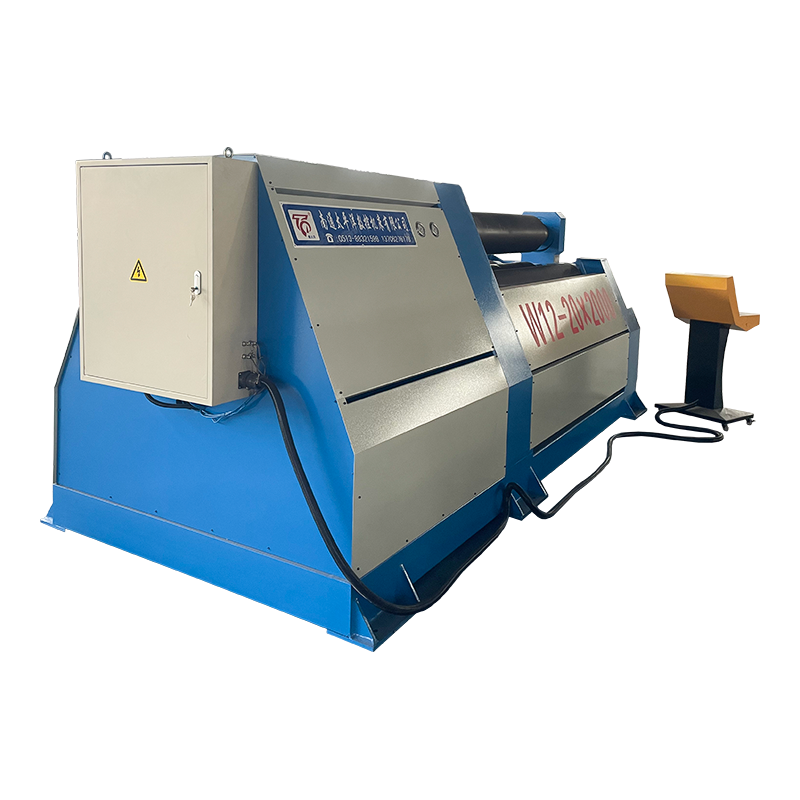

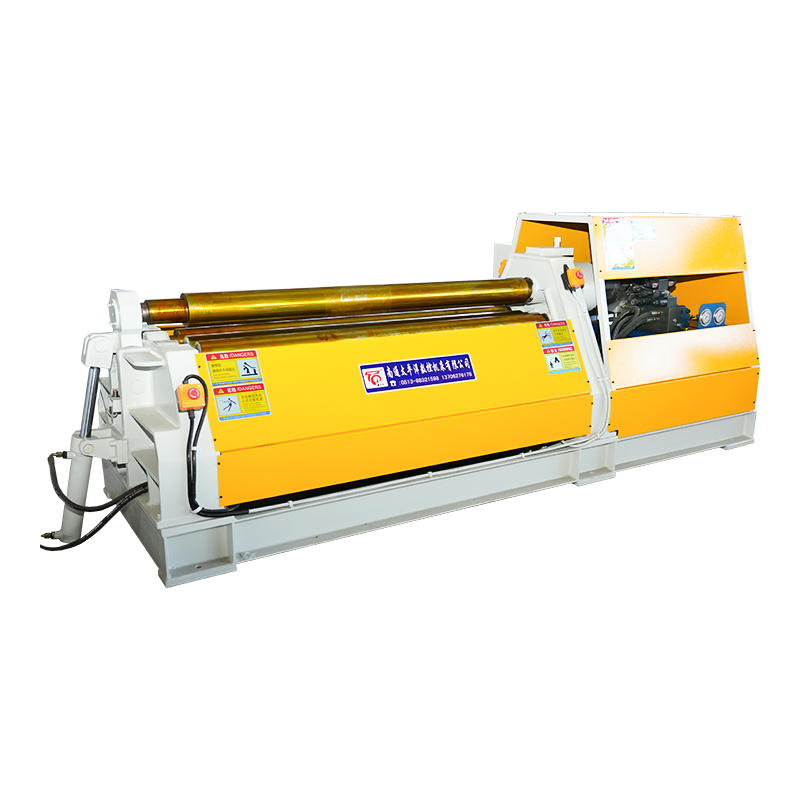

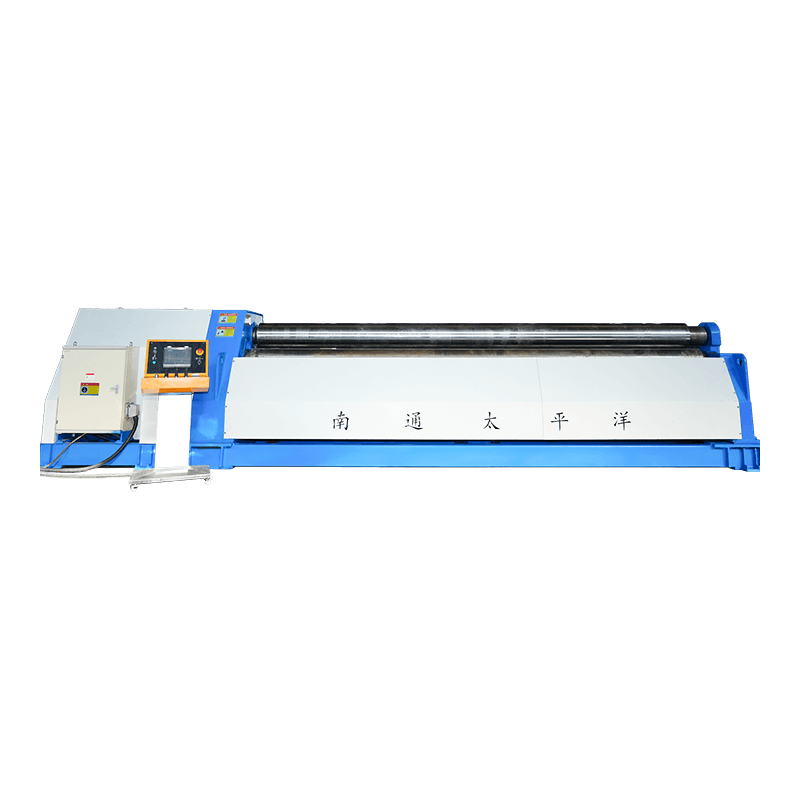

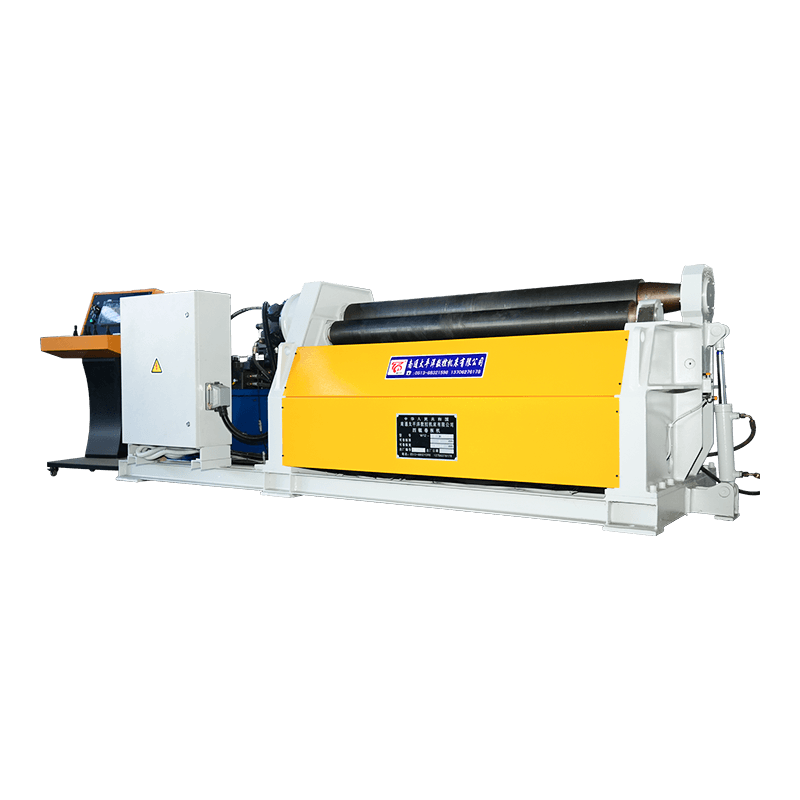

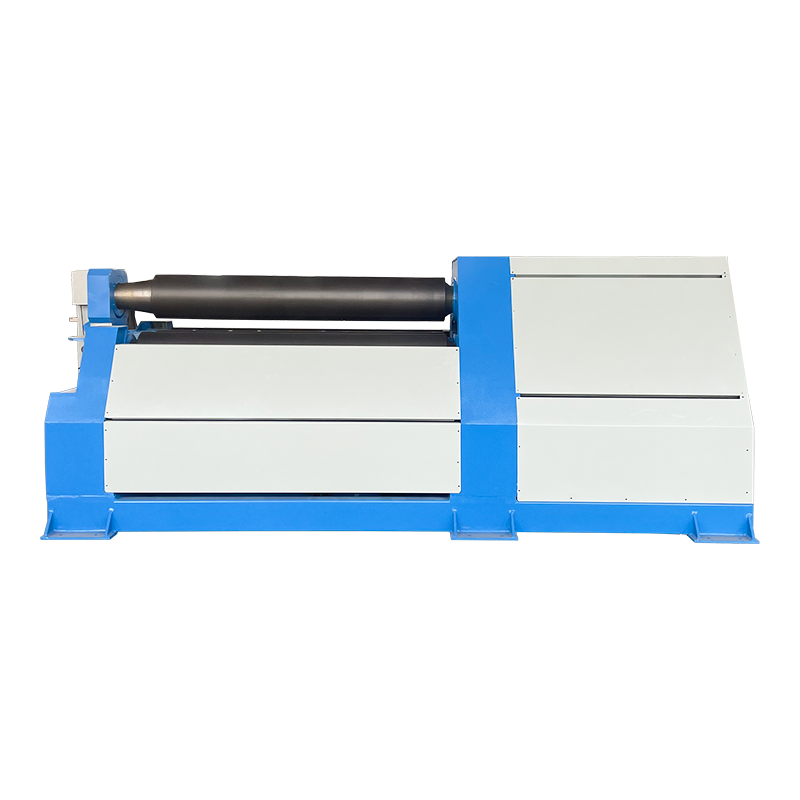

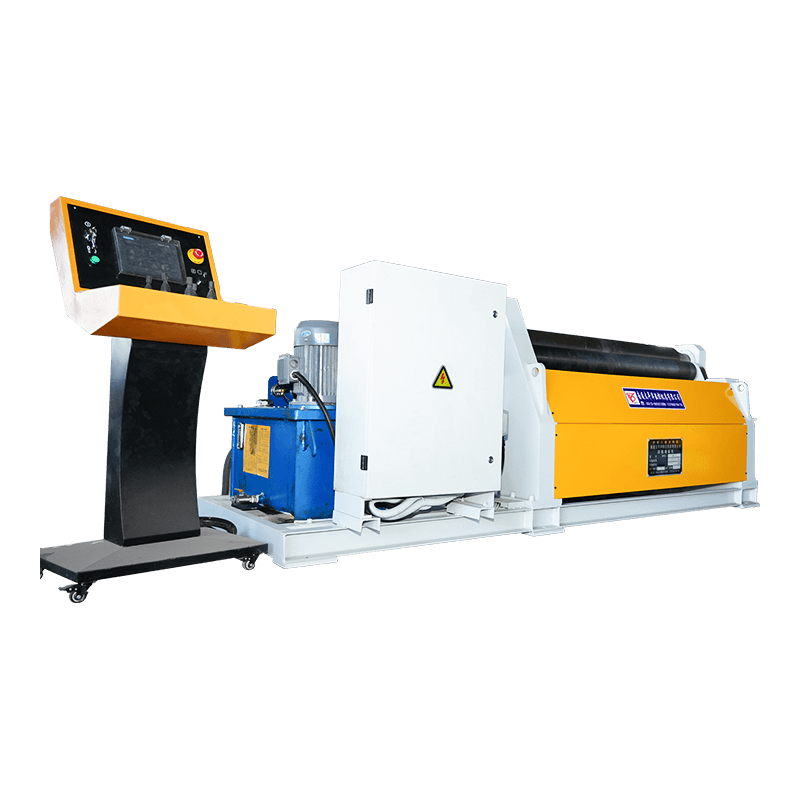

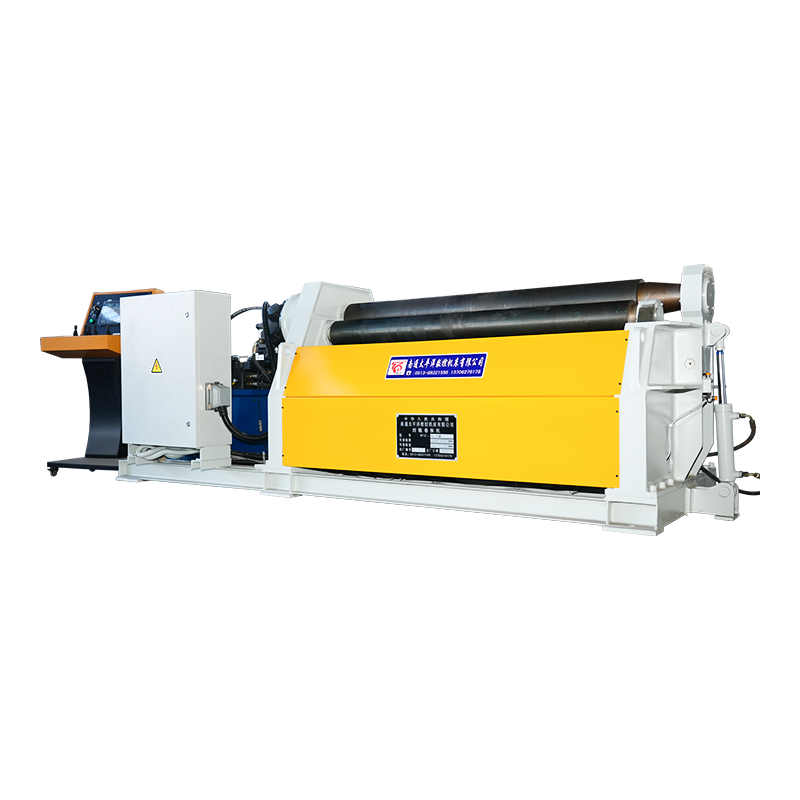

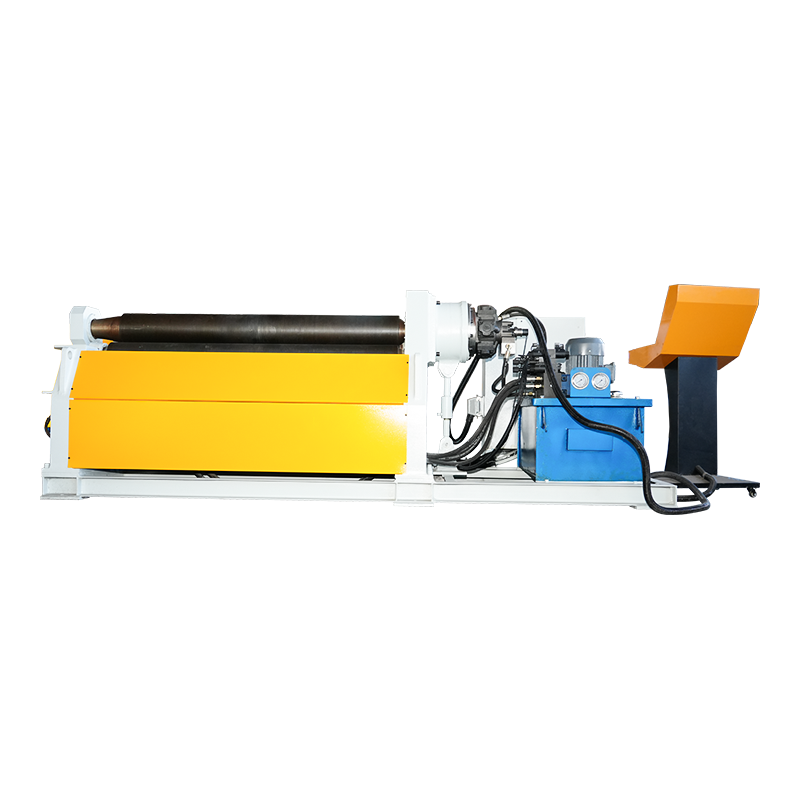

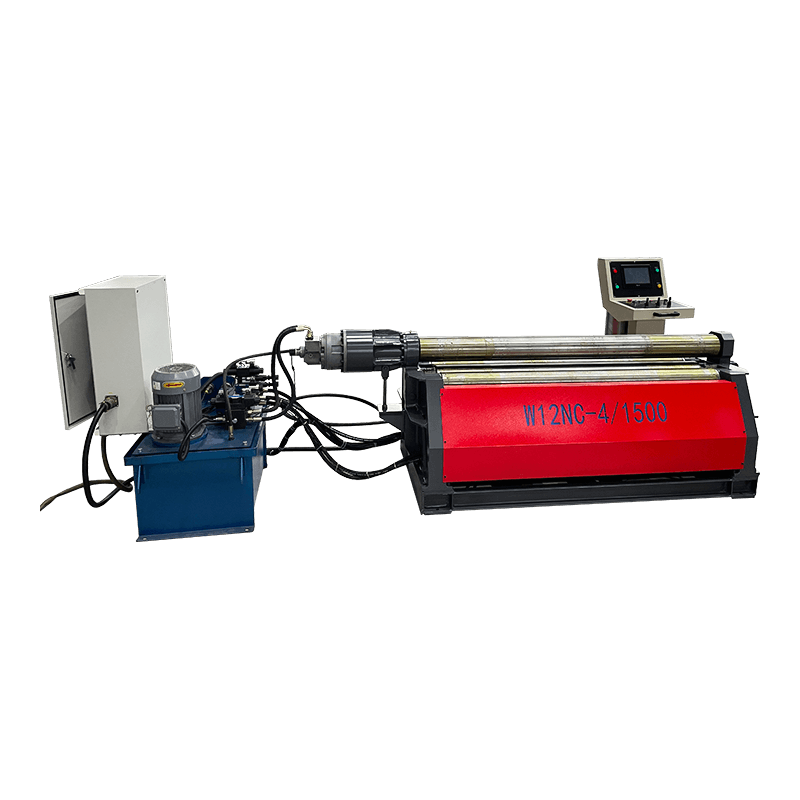

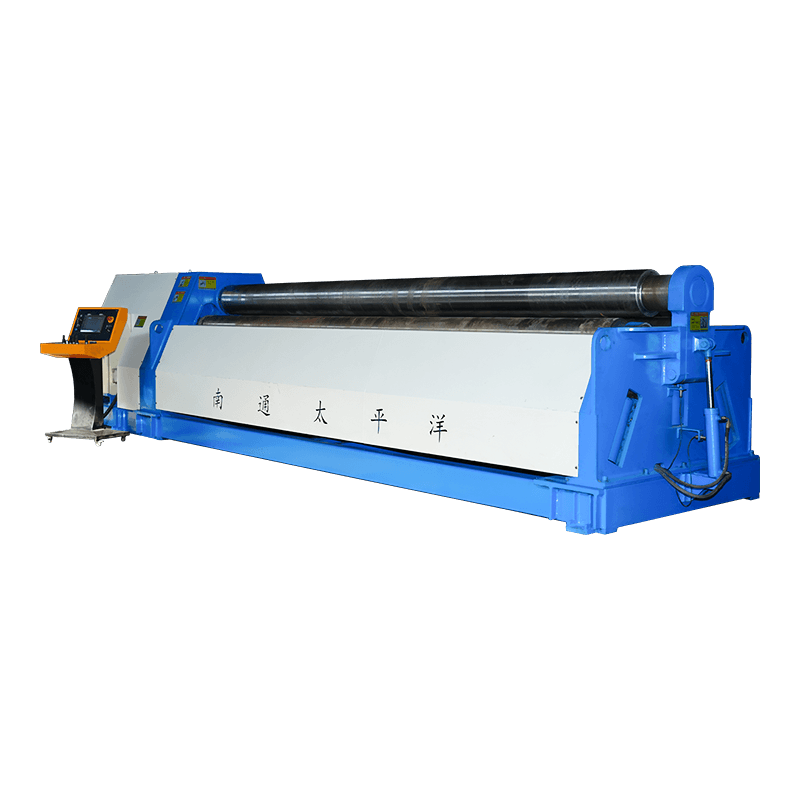

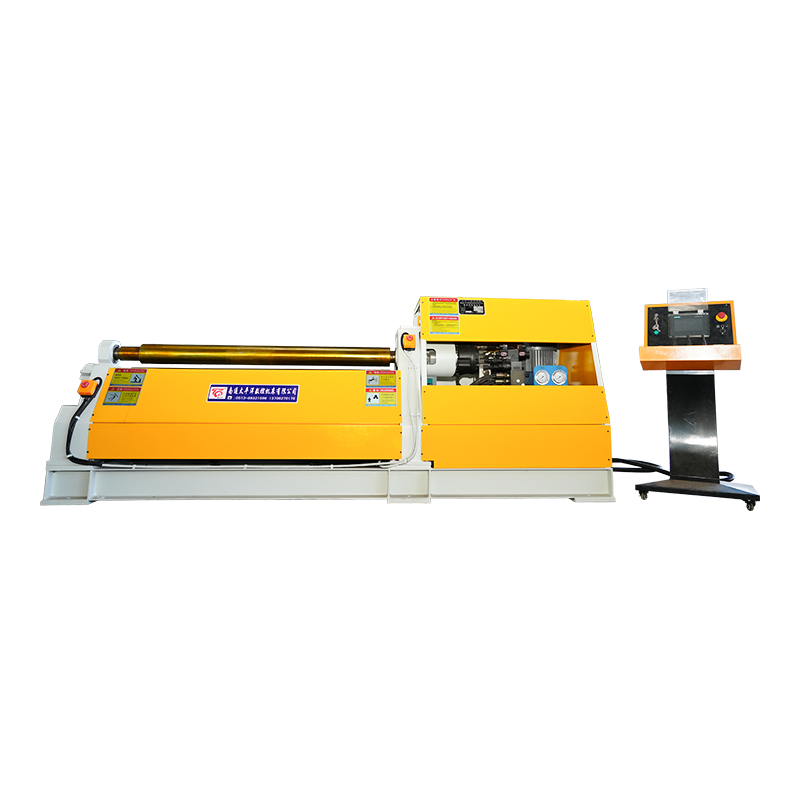

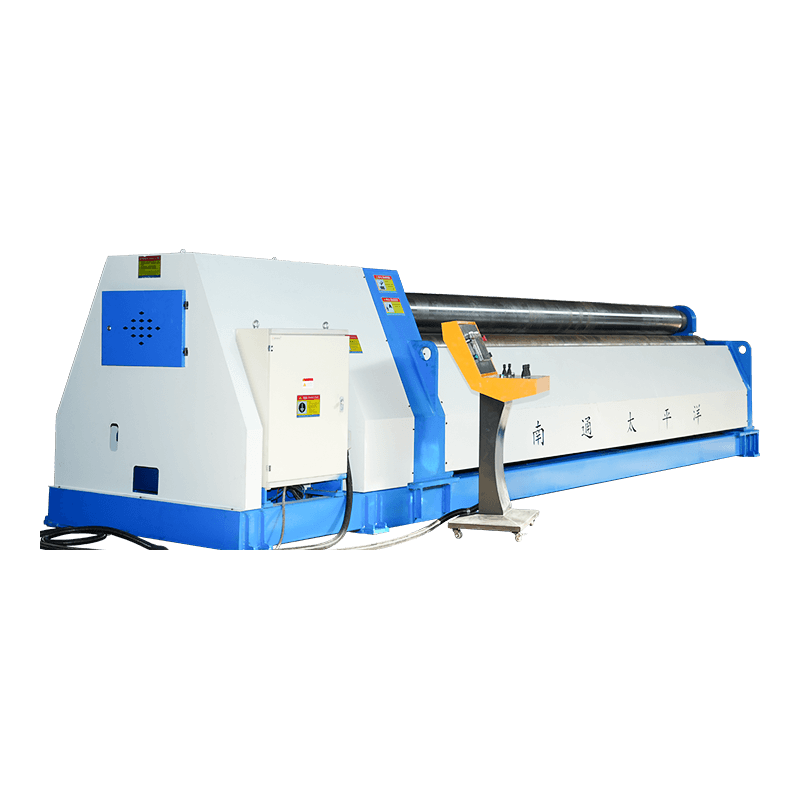

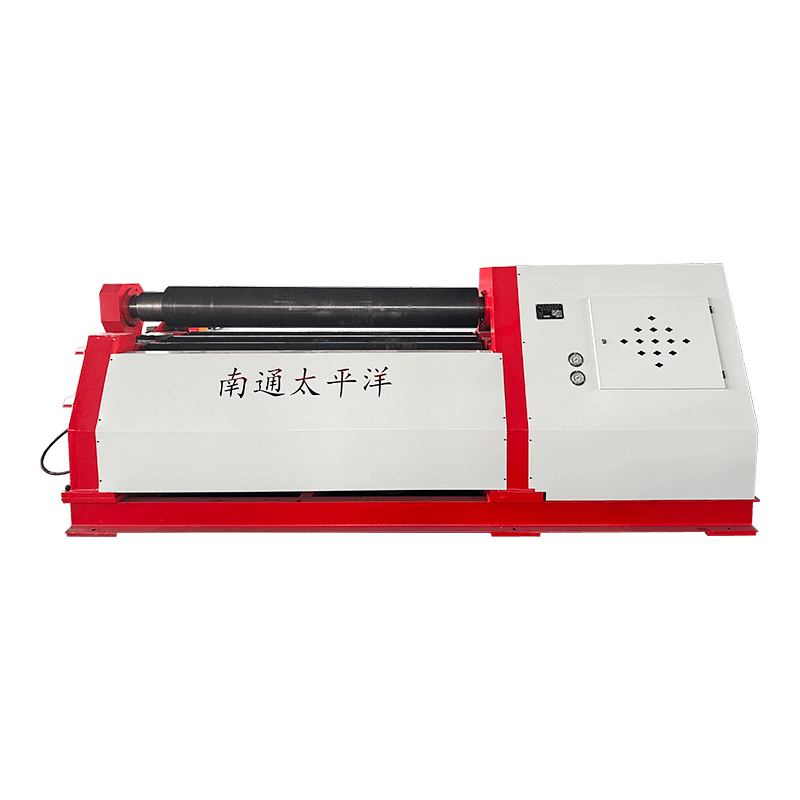

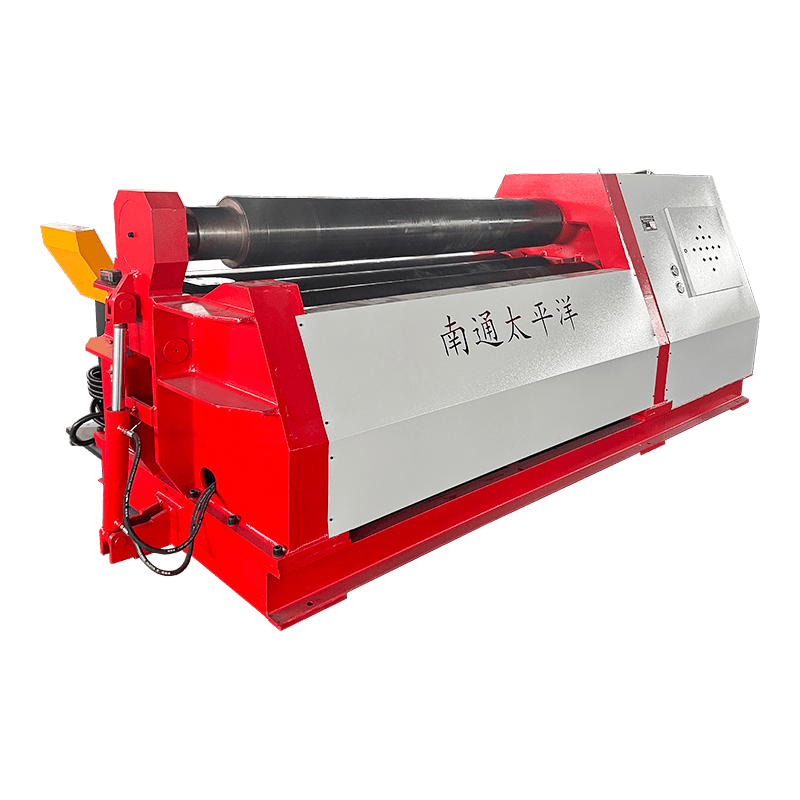

Máy chủ 4 trục W12

Máy cán tấm 4 con cán dòng W12 là giải pháp góc thủy tinh hiệu quả cao được thiết kế để làm trước và cán các tấm kim loại thành các hình trụ, hình nón hoặc cong. Được sử dụng rộng rãi trong các ngành công nghiệp bình chịu áp lực, Nội dung hơi, đường ống và kết cấu thép, máy cân bằng này thích hợp trước và tạo ra hình thành một thao tác, loại bỏ nhu cầu về thiết bị bổ sung.

Cấu hình và quy tắc làm việc
Máy chủ sử dụng cấu hình con lăn:
Con lăn trên là con lăn dẫn động chính, chuyển động thẳng được điều khiển bằng động cơ thủy lực giúp vận hành ổn định và mạnh mẽ.
Con lăn bên dưới tác phẩm kẹp vào tấm thông qua xi lanh thủy lực, đảm bảo chắc chắn trong quá trình tạo hình.
Hai con lăn bên, được bố trí xứng đáng ở bên trong của con lăn bên dưới, chuyển dọc theo các hướng dẫn tia. Chúng tôi được hướng dẫn bởi một hệ thống cơ khí bao gồm đai ốc, trục vít và ốc vít chính, cung cấp lực tạo hình và hỗ trợ được kiểm soát.
Thiết kế này cho phép góc cong cả hai đầu của tấm trong một lần thiết lập duy nhất, giảm lãng phí vật liệu và nâng cao hiệu quả để máy ba con cuộn.

Các tính năng chính
Hình thành một bước: Các công việc và quy trình trước đó có thể được hoàn thành trên cùng một máy tính, tiết kiệm thời gian thiết lập
Truyền động thủy lực đầy đủ: Vận hành hành ôm eo, độ cứng cao và khả năng ôm đáng tin cậy
Kiểm tra độ chính xác của điều khiển: Tùy chọn CNC hệ thống để điều khiển tự động điều khiển cuộn vị trí, cải thiện khả năng lặp lại
Khả năng tương thích của chiều rộng: Thích hợp cho thép carbon, thép không gỉ, nhôm và tấm hợp kim

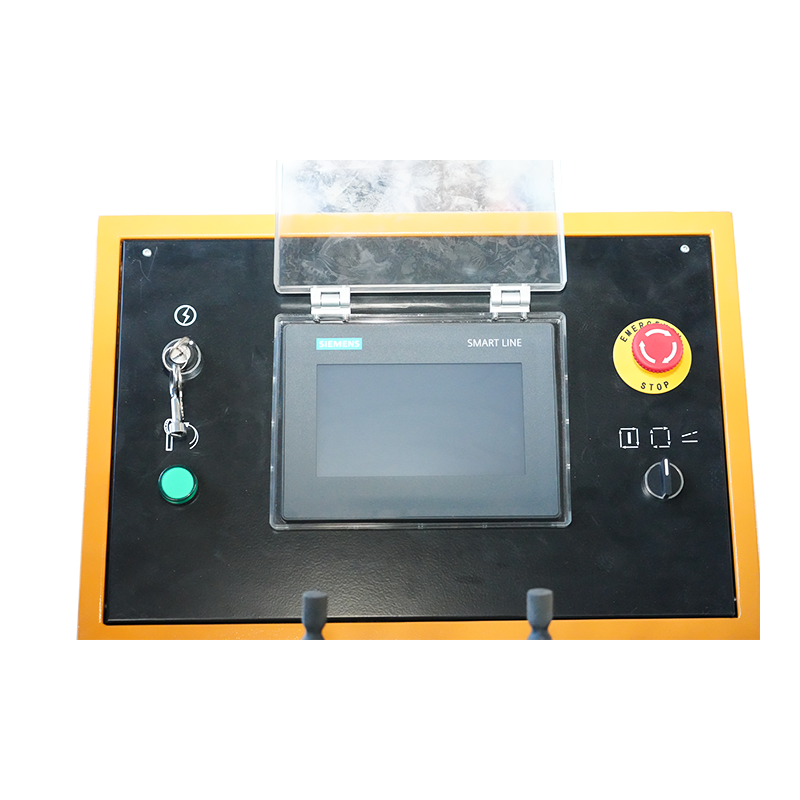

Hoạt động dễ dàng: Bảng điều khiển thân thiện với người dùng với các chế độ thủ công và tự động

Ứng dụng
Bình chịu áp lực và nội tiết
Sản xuất ống
Tháp gió và chế độ tạo cấu hình thép
Công nghiệp ô tô và đóng tàu

Cuộc điều tra

Mô tả sản phẩm

Kỹ thuật số

mẫu người

dày
của các cuộn tròn
(mm)

Uốn cong trước tối đa
dày
(mm)

Chiều rộng của
tấm cuộn
(mm)

Năng lượng góc
sức mạnh
(Mpa)

Đường kính của
Con lăn trên
(mm)

Động cơ chính
(KW)

cân nặng
(KG)

Nhìn chung
Size
LXWXH
(mm)

W12-4X1500

1-4

3

1500

245

140

3

1800

2800X900X1100

W12-4X2000

1-4

3

2000

245

160

4

2600

3400X900X1100

W12-6X2000

1-6

5

2000

245

170

4

3200

3600X1100X1350

W12-6X2500

1-6

5

2500

245

190

5.5

3800

4000X1200X1400

W12-8X1500

1-8

6

1500

245

190

5.5

3100

3500X1100X1350

W12-8X2500

2-8

6

2500

245

220

7.5

3800

4300X1300X1600

W12-12X2000

3-12

10

2000

245

240

7.5

4800

3800X1300X1600

W12-12X2500

3-12

10

2500

245

260

11

5200

4350X1450X1700

W12-16X2000

3-16

12

2000

245

260

11

5800

4100X1500X1800

W12-16X2500

3-16

12

2500

245

280

11

7500

4950X1600X1980

W12-16X3000

3-16

12

3000

245

340

15

9500

5600X1800X2100

W12-20X2000

3-20

16

2000

245

280

11

7800

4350X1600X2000

W12-20X2500

3-20

16

2500

245

340

15

9200

5000X1800X2200

W12-25X2000

4-25

20

2000

245

340

15

9400

4350X2000X2500

W12-25X2500

4-25

20

2500

245

380

22

11000

5000X2200X2600

W12-25X3100

4-25

20

3100

245

420

30

16000

6000X2200X2700

Mô tả và thông số kỹ thuật trong danh mục này có thể được sửa đổi mà không cần thông báo trước.

Liên hệ với chúng tôi để biết thêm chi tiết

Đừng ngần ngại liên hệ khi bạn cần chúng tôi!

SUBMIT

Về
Công ty TNHH Máy công cụ CNC Pacific Pacific, Ltd
Công ty TNHH Máy công cụ CNC Pacific Pacific, Ltd

Công ty TNHH Máy công cụ CNC Pacific Pacific, Ltd is a key enterprise of national machinery industry, located in Haian Economic and Technological Development Zone, where the environment is beautiful and the traffic is convenient, which facilitates the rapid establishment of communication between enterprises and customers. The enterprise is fully equipped, specializing in the production of shearing machine, bending machine, rolling machine, hydraulic press, punching machine and other các sản phẩm, widely used in: light industry, aviation, shipbuilding, metallurgy, instrumentation, electrical appliances, stainless steel products, construction and decoration industry. Our products sell well both at home and abroad.


Như một chuyên gia China 4 Roller Rolling Bending Machine Manufacturers and W12 Series 4-Rollers Rolling Machine Company, Công ty hiện có khả năng thiết kế, phát triển và sản xuất các sản phẩm sê-ri tiêu chuẩn và thiết bị không chuẩn. Các sản phẩm bán tốt trên toàn quốc, một số lượng lớn xuất khẩu sang Đông Nam Á, Châu Âu, Hoa Kỳ và Trung Đông. Công ty có diện tích hơn 20.000 mét vuông, với một nhóm kỹ sư và kỹ thuật viên với kiến thức chuyên môn, thiết bị sản xuất và thử nghiệm phong phú đã hoàn tất. Trong những năm qua, đã được cam kết nghiên cứu và đổi mới máy công cụ rèn, bán hàng sản phẩm và dịch vụ sau bán hàng không có nỗ lực nào, ở Bắc Kinh, Thiên Tân, Thâm Nam Các chi nhánh, làm hết sức mình để đáp ứng nhu cầu của khách hàng trong và ngoài nước.


Trong thế giới ngày nay đầy hy vọng và cơ hội, Pacific Machine Tools và khách hàng của chúng tôi đi đôi với sự phát triển chung.

Tin tức
Mở rộng kiến thức ngành

1. Giới thiệu về Máy chủ 4 con lăn

Máy cán 4 cuộn, còn được gọi là Máy cán 4 trục lăn W12, là máy cán tấm hiệu suất cao được sử dụng rộng rãi để tạo hình các hình trụ, cung tròn và hình nón từ các loại kim loại. Nó rất cần thiết trong các ngành công nghiệp lớn như đóng tàu, bình áp lực, tháp gió và sản xuất kết cấu thép nặng.

Vì vậy, với hệ thống truyền tải con lăn 3 máy, thiết kế 4 con lăn cải thiện hiệu quả tốt hơn bằng cách 30%–50% và giảm chất thải vật liệu lên 20% , làm cho nó trở thành một giải pháp ưu tiên cho việc tạo ra các hình ảnh chính xác.

Công ty TNHH Máy công cụ CNC Nantong Pacific là doanh nghiệp chủ chốt của ngành công nghiệp máy móc quốc gia, thảo luận tại Khu phát triển kinh tế và công nghệ Hải An, nơi có môi trường đẹp và giao thông thuận tiện, tạo điều kiện thuận lợi cho việc thiết lập liên lạc nhanh chóng giữa doanh nghiệp và khách hàng. Doanh nghiệp được trang bị đầy đủ, các sản phẩm sản xuất máy cắt, máy móc, máy cán, máy ép thủy lực, máy đục và các sản phẩm khác, được sử dụng rộng rãi trong: công nghiệp nhẹ, hàng không, đóng tàu, luyện kim, thiết bị đo cân, thiết bị điện, sản phẩm thép không gỉ, công ty xây dựng và trang trí. Sản phẩm của chúng tôi bán tốt cả trong và ngoài nước.

2. Nguyên lý làm việc của Máy 4 cuộn W12

(1) Hệ thống truyền thông chính cuộn trên

Con lăn phía trên đóng vai trò là bộ phận dẫn động chính, được dẫn động bằng động cơ thủy lực đảm bảo chuyển động quay ổn định và mạnh mẽ cho các hoạt động cuộn liên tục.

(2) Di chuyển dọc của con lăn bên dưới

Con lăn phía dưới chuyển theo phương thẳng dưới áp lực thủy lực, hoạt động lực thông qua dầu thủy lực trong xi lanh để kẹp tấm một cách chắc chắn. Điều này đảm bảo phân phối hiệu suất đồng đều.

(3) Con lăn điều chỉnh hệ thống

Con lăn bên ở cả hai bên chuyển dọc theo tia hướng dẫn bằng cách sử dụng cơ cấu trục, trục vít và vít me, cho phép kiểm soát tốc độ chính xác cho các tấm dày khác nhau.

Máy chủ được phép Các góc trước và cán góc trên cùng một thiết bị , Cải thiện đáng kể tính năng và giảm thời gian xử lý vật liệu.

3. Ưu điểm chính của máy cán 4 cuộn

  1. Hiệu quả cao: Xoá một lần hoàn thành công việc và trước đó.
  2. Thành phần chính xác: Độ chính xác đạt ±0,5mm đối với cấu hình trụ.
  3. Giảm lao động: Điều khiển thủy lực tự động làm giảm sự can thiệp thủ công.
  4. Ứng dụng rộng rãi: Thích hợp cho các tấm có độ dày từ 2mm đến 80mm.
  5. Hiệu suất ổn định: Đồng bộ hóa thủy lực đảm bảo chất lượng ổn định.

4. Tổng quan về thông số kỹ thuật

Mục Đặc điểm kỹ thuật Hiệu suất hữu ích
Độ dày tấm 2–80mm Phạm vi ứng dụng rộng rãi
Có thể xác định độ chính xác ± 0,5mm Thành phần có độ chính xác cao
Cải thiện hiệu quả 30%–50% Chu kỳ sản xuất nhanh hơn
Thông số kỹ thuật của máy cán tấm 4 con lăn W12

5. Ứng dụng công nghiệp

Máy chủ 4 con lăn được sử dụng rộng rãi trong:

  • Chế độ tạo bình tĩnh
  • Sản phẩm sản xuất gió
  • Công nghiệp đóng tàu
  • Cấu hình thép công cụ

6. Câu hỏi thường gặp

Câu 1: Ưu điểm chính của cấu trúc 4 con lăn là gì?

Nó cho phép và có thể sử dụng trước trong một máy, nâng cao hiệu quả và giảm bớt vật liệu lãng phí.

Câu 2: Nó có thể xử lý phạm vi độ dày nào?

Nó có thể xử lý các tấm thép từ 2mm đến 80mm tùy theo mô hình hiệu suất.

Câu 3: Bộ điều khiển CNC có sẵn không?

Có, hệ thống CNC là tùy chọn và cải thiện đáng kể về độ chính xác và khả năng tự động hóa.
