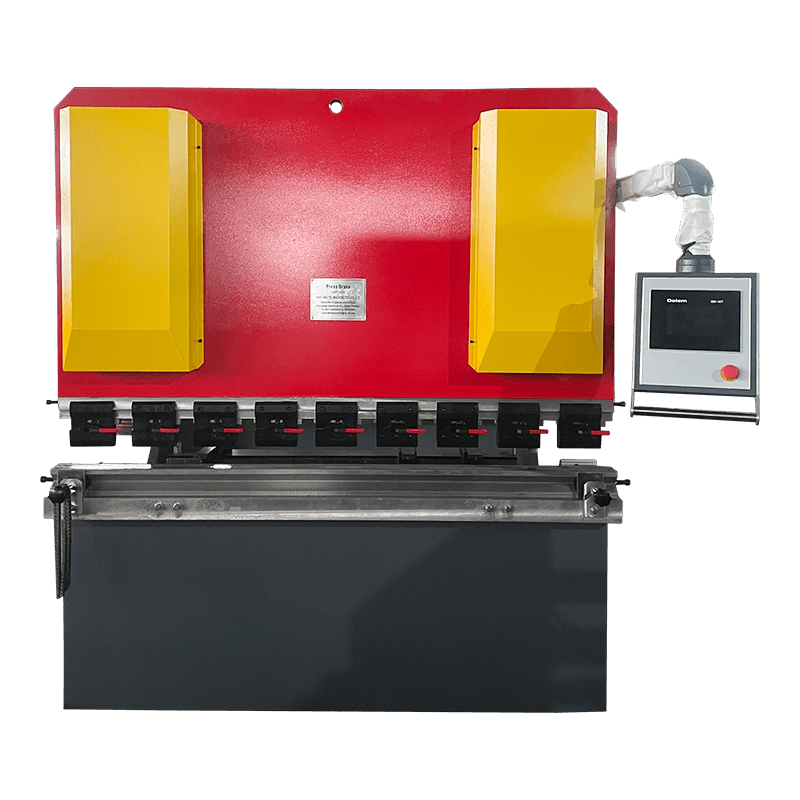

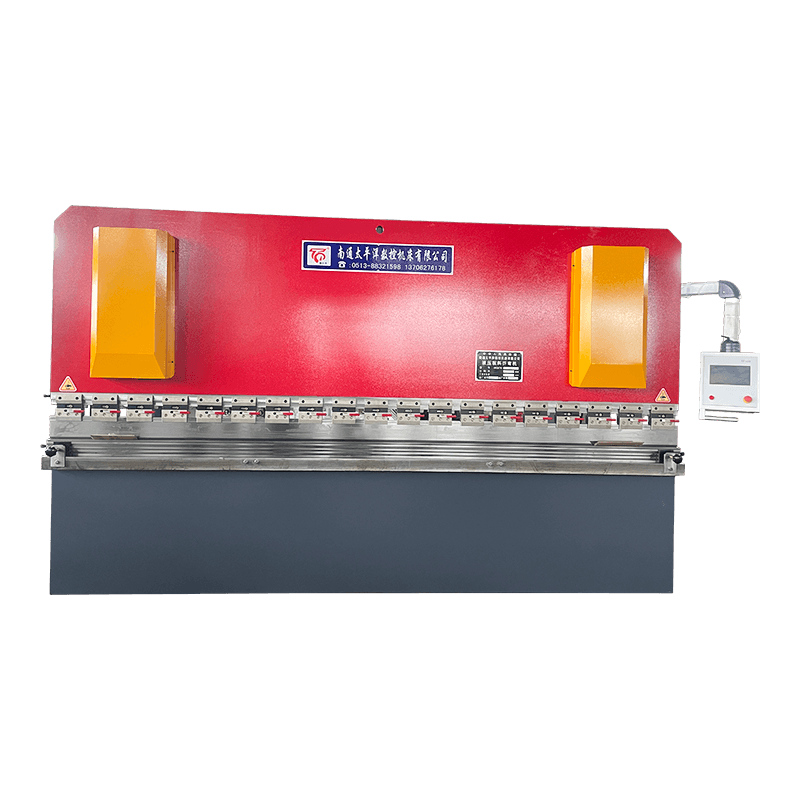

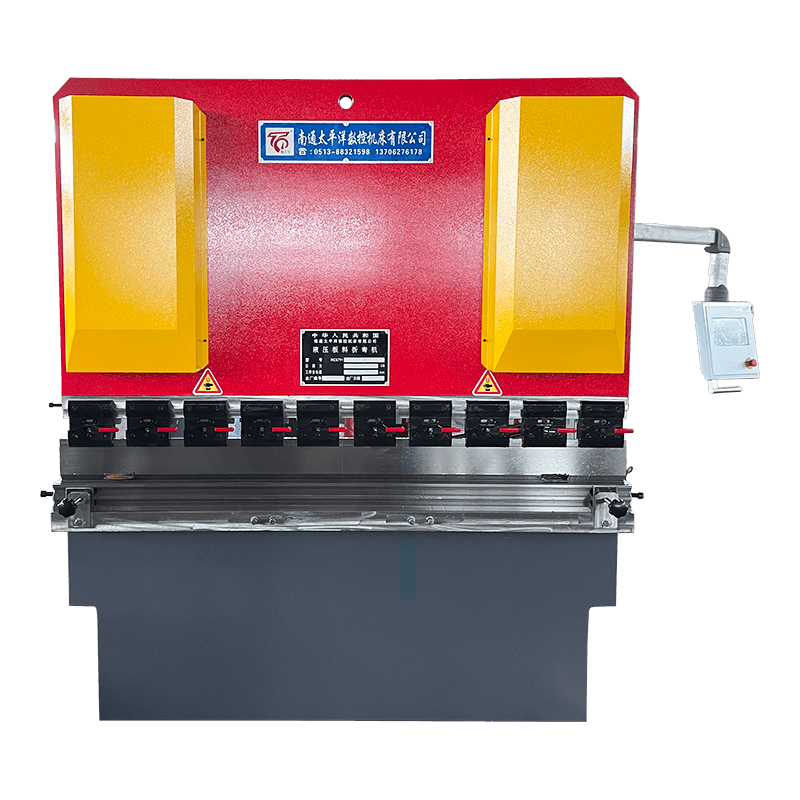

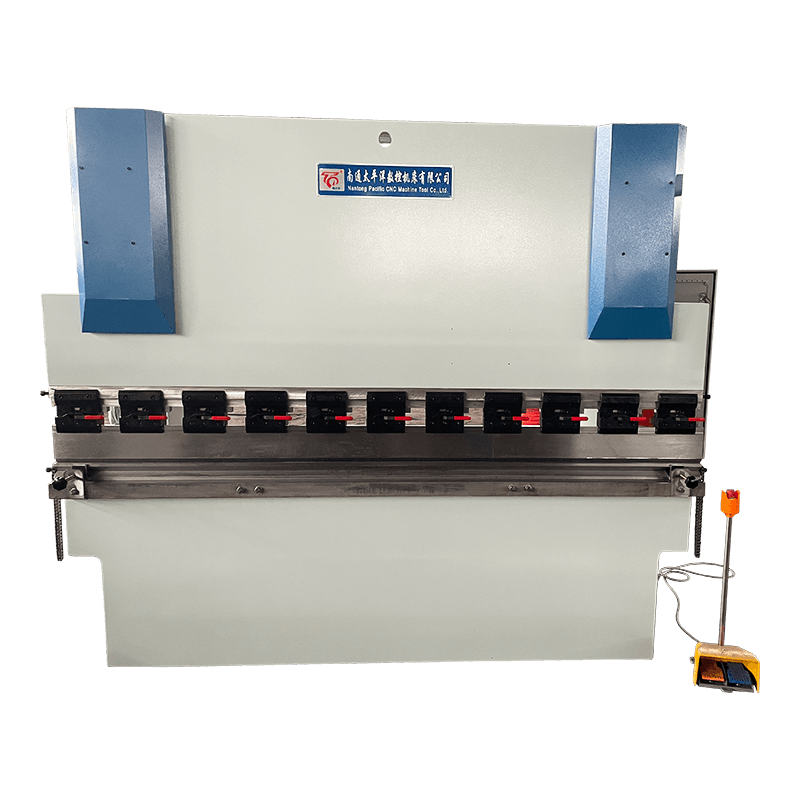

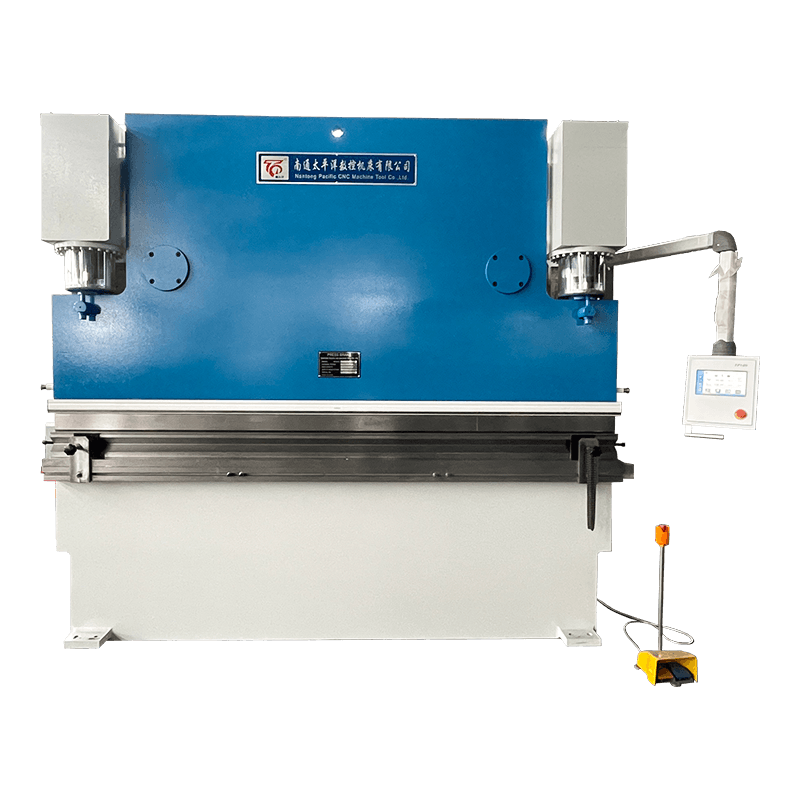

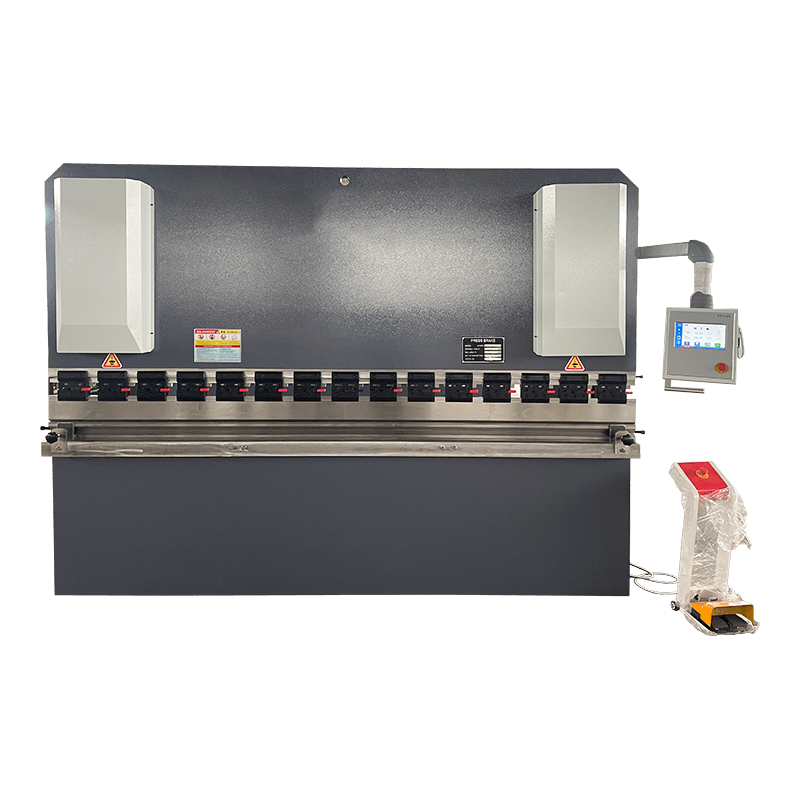

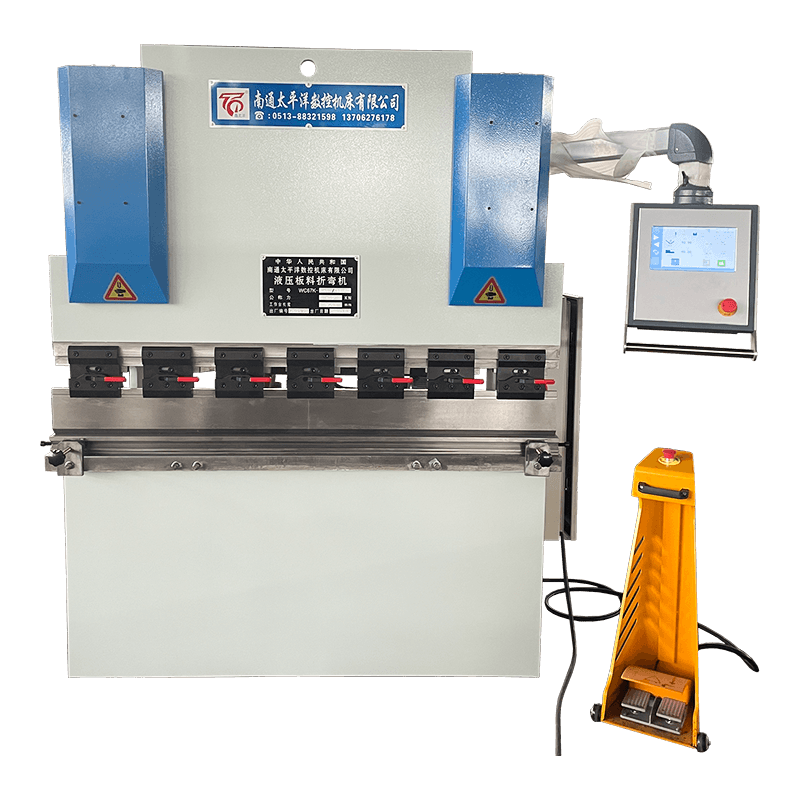

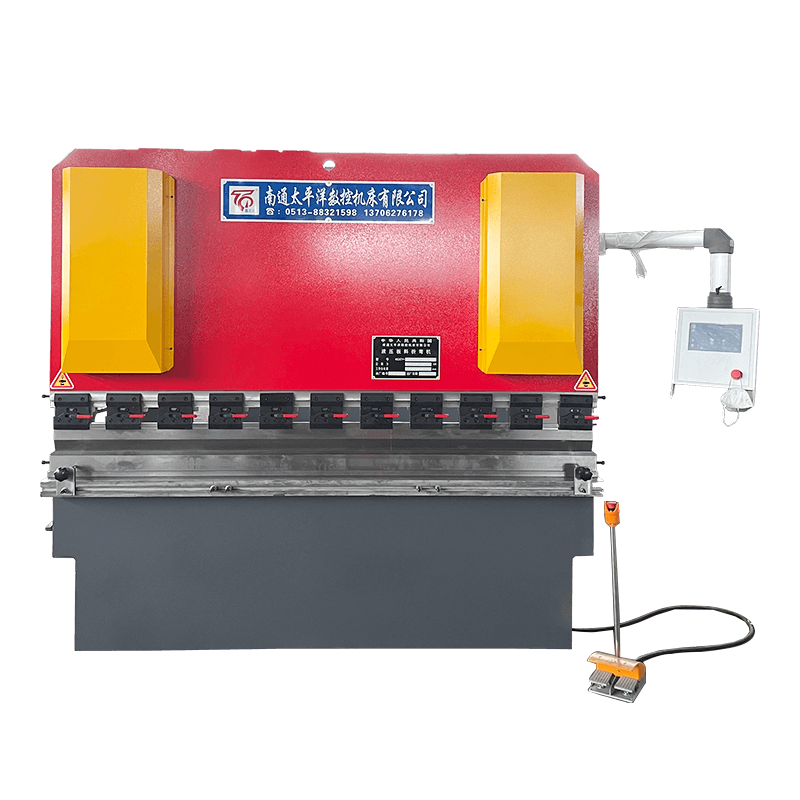

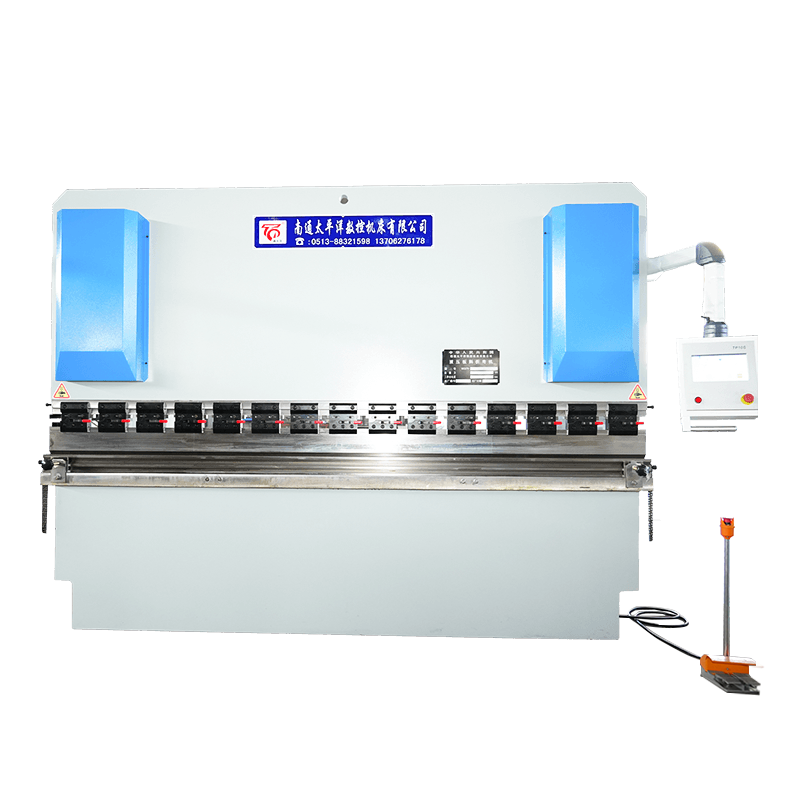

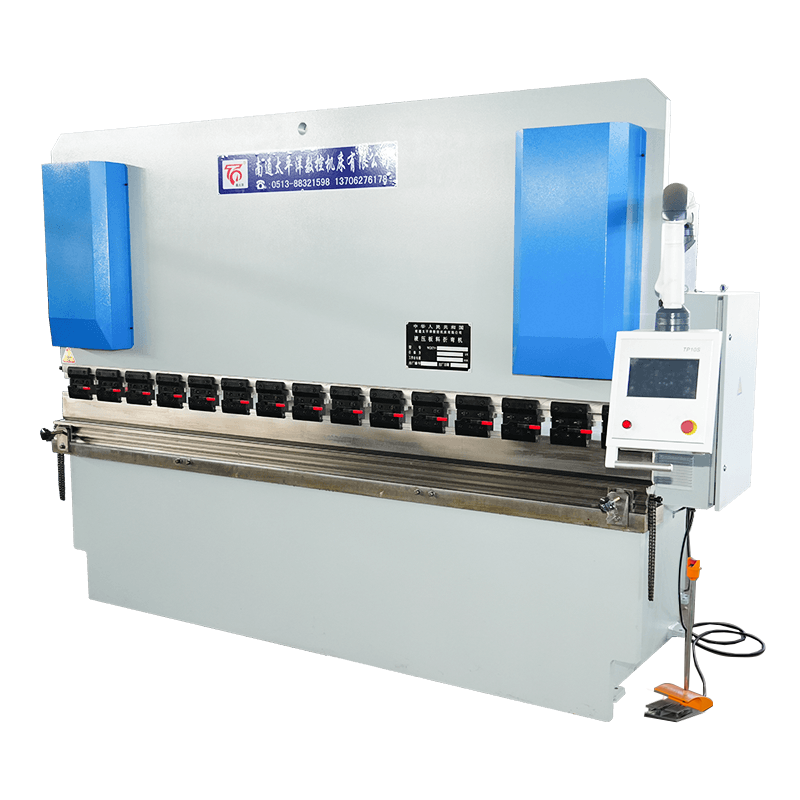

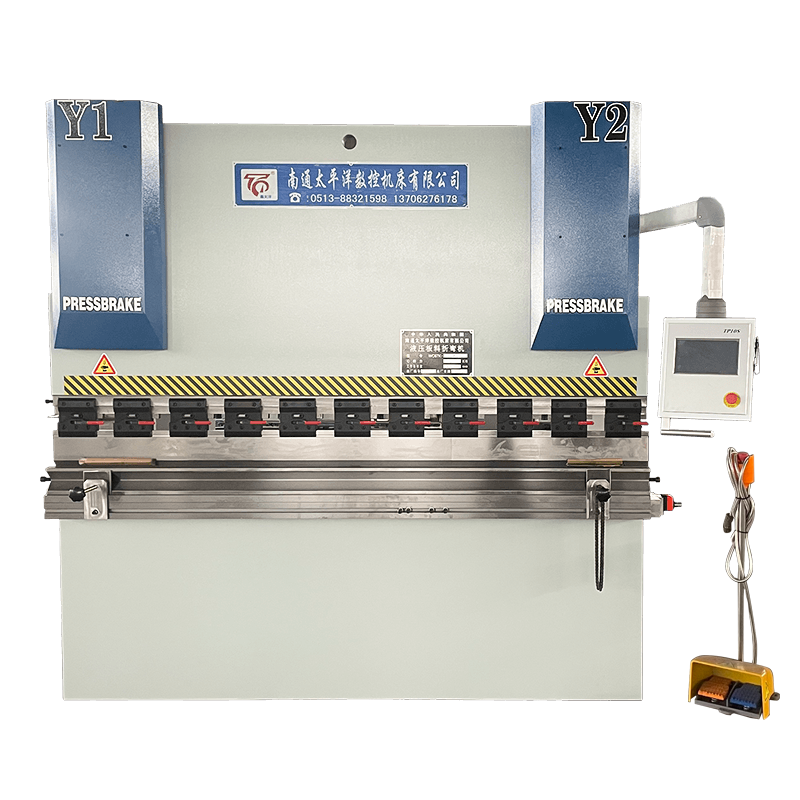

Máy uốn kim loại tấm thủy lực CNC đồng bộ dòng WC67K

Máy ép thủy lực CNC thanh xoắn dòng WC67K là máy uốn kim loại tấm tầm trung, có độ chính xác cao, được sử dụng rộng rãi trong chế tạo kim loại, tủ điện, đồ dùng nhà bếp và công nghiệp kết cấu thép. Nó thường được trang bị hệ thống CNC TP10S hoặc DA41T (Swiss Cybelec CT8 là tùy chọn), mang lại hiệu suất ổn định, độ chính xác cao và khả năng lập trình linh hoạt cho các tác vụ chấn phức tạp.

Các tính năng chính
Kết cấu hoàn toàn bằng thép cứng: Toàn bộ máy sử dụng khung hàn thép tấm chịu lực, được xác minh bằng phần mềm phân tích ứng suất ANSYS để đảm bảo độ ổn định lâu dài, độ cứng và độ chính xác nhất quán dưới tải nặng.

Công cụ có thể phân đoạn: Cả khuôn trên và khuôn dưới đều có thể được phân chia theo yêu cầu của khách hàng, thích ứng với phôi có chiều dài và hình dạng khác nhau, đồng thời cải thiện tính linh hoạt trong sản xuất.

Máy đo lùi được điều khiển bằng servo: Cữ đo phía sau và hành trình trượt được điều khiển bởi động cơ servo được điều khiển bởi bộ điều khiển servo chuyên dụng, đảm bảo độ chính xác định vị cao và khả năng lặp lại cho các kích thước uốn chính xác.

Điều khiển CNC đa trục: Hệ thống điều khiển trục X (máy đo lùi) và trục Y (hành trình trượt) đồng thời có thể lưu trữ nhiều bộ chương trình để thu hồi nhanh, hợp lý hóa sản xuất hàng loạt và giảm thời gian thiết lập.

Lập trình góc thông minh: Hệ thống CNC hỗ trợ lập trình góc bằng cách nhập các thông số chiều dài, độ dày, khuôn của vật liệu, tự động tính toán và thiết lập các thông số uốn cần thiết để có kết quả nhất quán.

Bảo vệ an toàn nâng cao: Công tắc chân được trang bị chức năng dừng khẩn cấp, đảm bảo tắt máy ngay lập tức trong trường hợp xảy ra tình huống bất ngờ để bảo vệ cả người vận hành và máy.

Ứng dụng
Phanh ép CNC trục xoắn này phù hợp để uốn thép carbon, thép không gỉ, nhôm và các tấm kim loại khác trong các ngành công nghiệp bao gồm:

  • Xưởng gia công kim loại tấm
  • Sản xuất tủ điện, vỏ tủ
  • Sản xuất thiết bị nhà bếp và đồ gia dụng
  • Chế tạo kết cấu thép và xây dựng

Cuộc điều tra

Mô tả sản phẩm

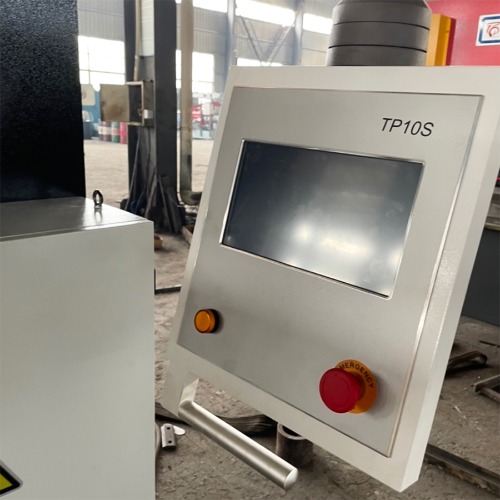

Giới thiệu hệ thống TP10S:

• Hệ thống màn hình cảm ứng TFT 10 inch độ phân giải cao và độ tương phản cao
• Trang này đơn giản và các nút lớn dễ thao tác hơn.
• Phong cách lập trình dựa trên menu, giao diện người dùng trực quan và thân thiện.
• Bộ điều khiển và trình điều khiển sử dụng giao tiếp bus tốc độ cao và đáng tin cậy.
• Hệ thống dây điện thuận tiện và bảo trì dễ dàng.
• Lập trình hoàn hảo có thể nâng cao hiệu quả chấn nhiều bước.
• Hiển thị cảnh báo tương tác.
• Ngôn ngữ tùy chọn: tiếng Trung, tiếng Anh.
• Tối ưu hóa khả năng uốn.
• Hỗ trợ tính toán tự động góc uốn và chiều dài uốn.
• Hỗ trợ bù góc và bù chiều dài.
• Hỗ trợ chức năng thoát hiểm.
• Hỗ trợ quản lý khuôn mẫu.
• Có thể lưu trữ sản phẩm và trình tự chấn nhiều bước. Chức năng mạnh mẽ
• Độ tin cậy cao và khả năng chống nhiễu mạnh mẽ
• Cấu hình van hỗ trợ
• Chức năng giới hạn mềm
• Dịch chuyển trục thủ công (bảo vệ bằng mật khẩu)
• Chức năng giảng dạy điều hướng trục X\Y (bảo vệ bằng mật khẩu)

Với DA41T:

Tính năng hiệu suất máy công cụ

• Toàn bộ máy sử dụng kết cấu hàn thép tấm và phần mềm phân tích ứng suất ANSYS đảm bảo độ ổn định và chính xác của máy.
• Khuôn trên và khuôn dưới có thể được phân chia theo yêu cầu của khách hàng để thích ứng với việc gia công các sản phẩm có kích thước khác nhau
• Động cơ servo điều khiển thước đo phía sau và hành trình xi lanh được điều khiển bởi bộ điều khiển servo, có thể đạt được độ chính xác làm việc cao hơn
• Trục X (cữ lùi) và trục Y (hành trình xi lanh hoặc hành trình thanh trượt) có thể được điều khiển bởi hệ thống và hệ thống có thể lưu trữ nhiều bộ chương trình để thuận tiện cho việc xử lý các sản phẩm tiếp theo
• Hệ thống DA-41S có thể lập trình góc bằng cách nhập chiều dài, độ dày vật liệu và các thông số khuôn
• Chức năng dừng khẩn cấp bằng công tắc chân đảm bảo máy dừng trong trường hợp khẩn cấp
• Sản phẩm có cấu hình cao, tốc độ chạy nhanh, hoạt động ổn định hơn

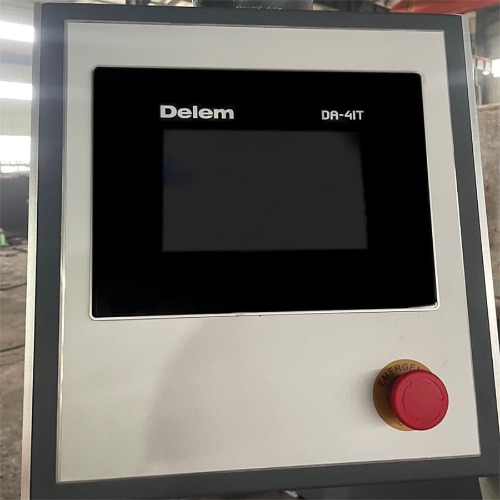

Giới thiệu hệ thống DA41T

Thông số kỹ thuật

- Số chương trình

- Số bước chương trình tối đa 25

- Chuyển đổi số liệu/đế quốc

- Bộ nhớ tắt nguồn

- Đếm thời gian làm việc của máy

Thông số trục

- Phạm vi hành trình: 0-9999,99mm

- Khoảng cách thoát: 0-9999,99mm

- Phạm vi hiệu chỉnh vị trí: 0-9999,99mm

- Lập trình thoát hiểm

- Chuyển trục đồng bộ

- Chuyển động thủ công của bất kỳ trục nào

Cài đặt

- Lắp đặt bảng dọc

- Kích thước: 189x257x40mm

Chức năng lập trình

- Giao diện thân thiện với người dùng

- Cài đặt lập trình dữ liệu

- Góc uốn

- Cài đặt thông số khuôn

- Vị trí thước đo phía sau

- Chức năng thoát hiểm

- Trở về trục Y

- Hiệu chỉnh trục Y

- Lựa chọn tốc độ uốn

- Số lượng chương trình

Chức năng tính toán

- Tính toán độ sâu trục Y

Tích hợp nội bộ

- Chế độ chẩn đoán

Đầu vào/đầu ra điều khiển trục

- /-10V động cơ servo

- Điều khiển động cơ AC hai tốc độ

- Điều khiển một giai đoạn với đầu ra định hướng (hoạt động với tần số thay đổi)

Đầu vào/đầu ra kỹ thuật số

- Cấu hình điểm đầu vào/đầu ra linh hoạt

- Cách ly phát sóng và truyền hình

Giao diện

- Giao diện bộ mã hóa TTL

- Tần số đếm 1 MHz

- Đầu vào đơn cực hoặc vi sai 5V hoặc 12V

- DNC RS-232C song công hoàn toàn

Chức năng phụ trợ

- Nhiều lựa chọn ngôn ngữ

- Sao lưu và gọi offline các thông số, chương trình

Cấu hình tiêu chuẩn máy:

• Hệ thống CNC TP10S tiêu chuẩn, trục R thủ công
• Hỗ trợ phía trước cố định và có thể tháo rời
• Khuôn máy uốn được làm bằng vật liệu 42CRMO, có độ cứng 42 độ đảm bảo tuổi thọ khuôn
• Kẹp nhanh
• Trục X được điều khiển bằng vít bi và dẫn hướng tuyến tính

Tùy chọn:

• Bảo vệ quang điện hoặc laser
• Khuôn đặc biệt
• Hệ thống bù cơ học hoặc thủy lực
• Tùy chỉnh ánh sáng hoặc lan can
• Trục R tự động
• Các yêu cầu đặc biệt khác phải được xác minh giá của công ty

Thông số chính của phanh ép thủy lực WC67Y/K

người mẫu

danh nghĩa
Áp lực
(KN)

Chiều dài
của Bảng
(mm)

Khoảng cách
giữa các khung
(mm)

Họng
Độ sâu
(mm)

Đột quỵ
(mm)

Chiều cao mở
(mm)

Động cơ chính
(KW)

cân nặng
(KG)

Kích thước tổng thể
LXWXH
(mm)

WC67Y/K-40/1600

400

1600

1150

250

100

340

4

2000

1750x1350x1900

WC67Y/K-40/2200

400

2200

1850

250

100

340

4

2500

2300x1350x1900

WC67Y/K-40/2500

400

2500

2050

250

100

340

4

2800

2600x1400x1950

WC67Y/K-63/2500

630

2500

2050

250

120

360

5.5

4500

2600x1400x2000

WC67Y/K-63/3200

630

3200

2600

250

120

360

5.5

5400

3300X1450X2100

WC67Y/K-80/2500

800

2500

2050

250

120

380

7.5

5800

2650X1420X2120

WC67Y/K-80/3200

800

3200

2600

250

120

380

7.5

6100

3300X1450X2100

WC67Y/K-100/2500

1000

2500

2050

320

120

385

7.5

6100

2650X1450X2200

WC67Y/K-100/3200

1000

3200

2600

320

120

385

7.5

6600

3300X1450X2200

WC67Y/K-100/4000

1000

4000

3200

320

120

385

7.5

8000

4100X1450X2200

WC67Y/K-125/2500

1250

2500

2050

320

120

385

7.5

6300

2650X1550X2200

WC67Y/K-125/3200

1250

3200

2600

320

120

385

7.5

7000

3300X1550X2200

WC67Y/K-125/4000

1250

4000

3200

320

120

385

7.5

8200

4100X1550X2200

WC67Y/K-160/3200

1600

3200

2600

320

200

470

11

10000

3300X1780X2500

WC67Y/K-160/4000

1600

4000

3200

320

200

470

11

12000

4100X1780X2520

WC67Y/K-200/3200

2000

3200

2600

320

200

485

11

12000

3300X1750X2680

WC67Y/K-200/4000

2000

4000

3200

320

200

485

11

13800

3300X1750X2680

WC67Y/K-250/3200

2500

3200

2600

320

250

560

18.5

13600

3300X2000X2880

WC67Y/K-250/4000

2500

4000

3200

320

250

560

18.5

15000

4100X2050X2980

WC67Y/K-300/3200

3000

3200

2600

350

250

560

22

16000

3300X2050X3000

WC67Y/K-300/4000

3000

4000

3200

350

250

560

22

20000

4100X2080X3100

WC67Y/K-300/6000

3000

6000

4700

350

250

560

22

28000

6100X2080X3250

WC67Y/K-400/3200

4000

3200

2600

350

250

580

37

20000

3300X2000X3000

WC67Y/K-400/4000

4000

4000

3200

350

250

580

37

26000

4100X2080X3150

WC67Y/K-400/6000

4000

6000

4750

400

250

580

37

37500

6100X2180X3580

WC67Y/K-500/4000

5000

4000

3200

350

250

580

37

26000

4100X2080X3150

WC67Y/K-500/6000

5000

6000

4750

400

250

580

37

37500

6100X2180X3580

Mô tả và thông số kỹ thuật trong danh mục này có thể được sửa đổi mà không cần thông báo trước.
