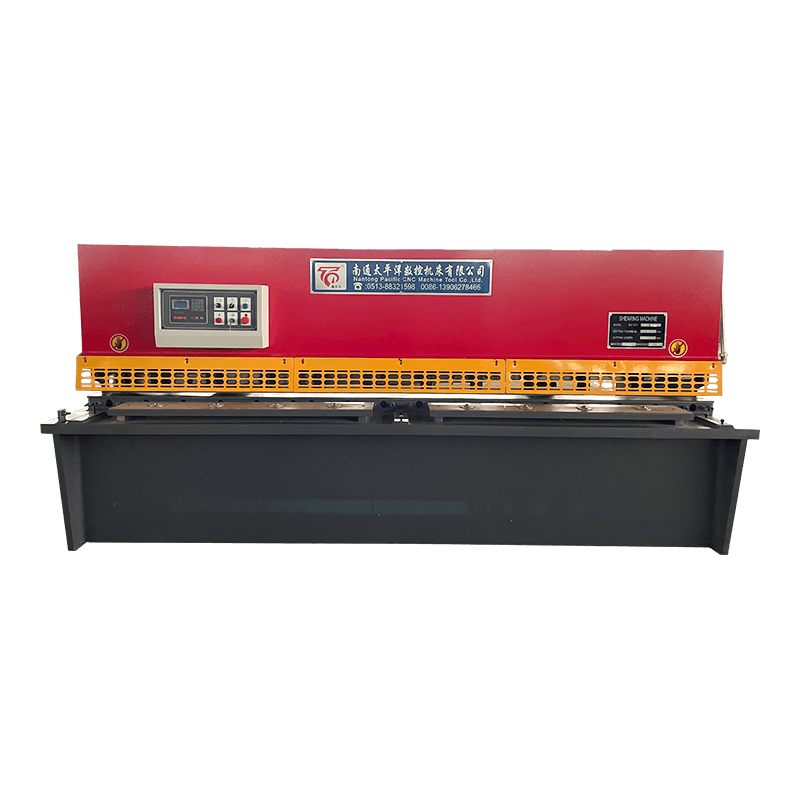

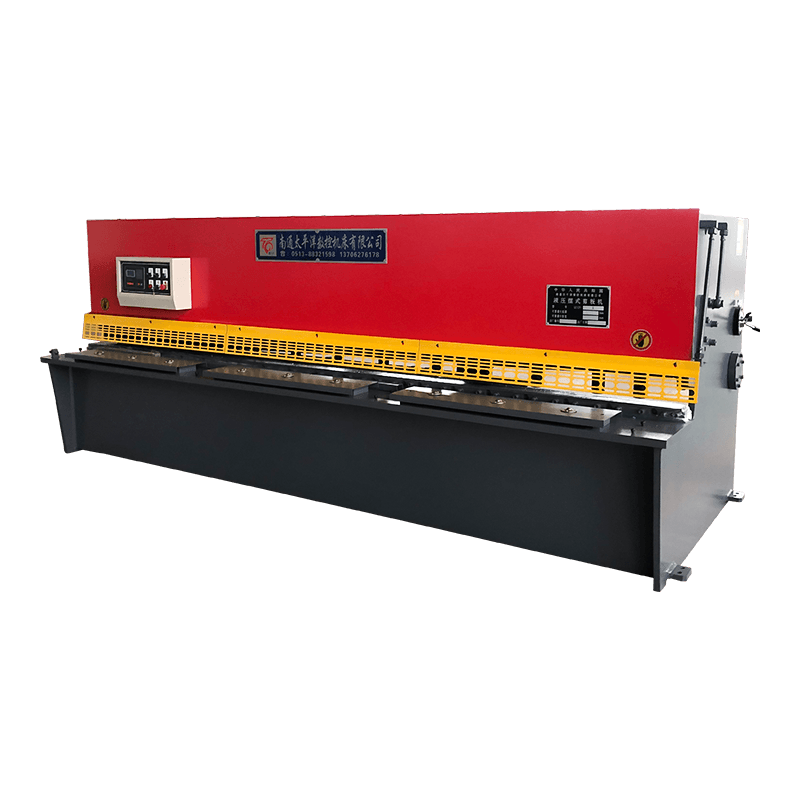

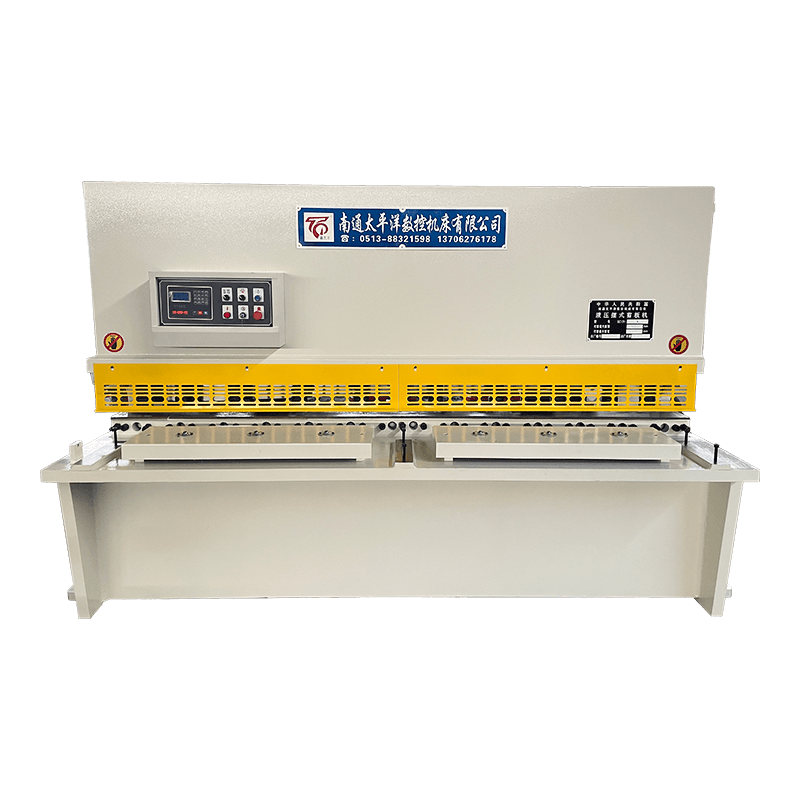

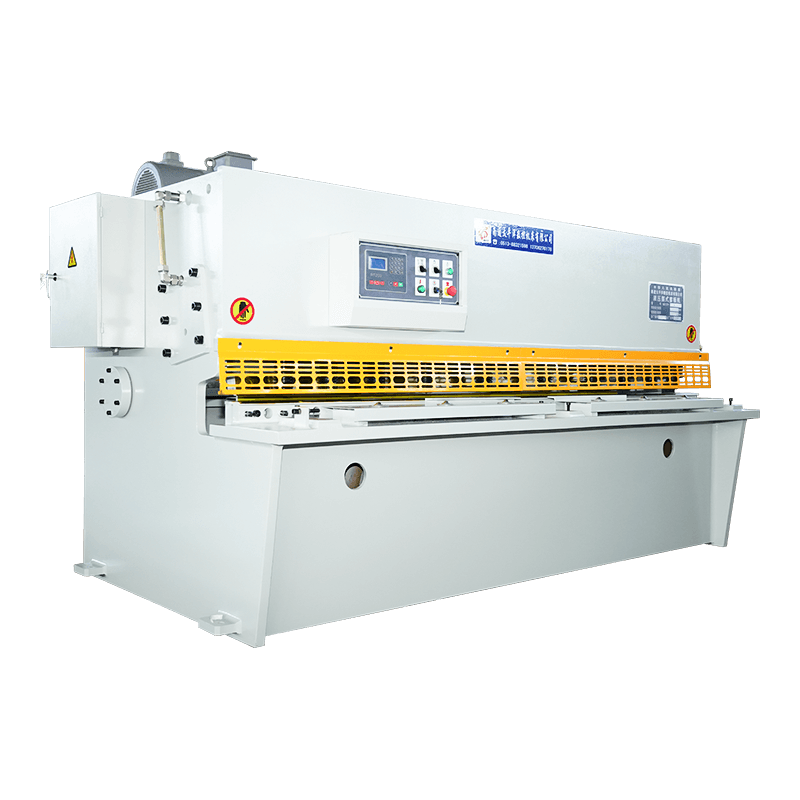

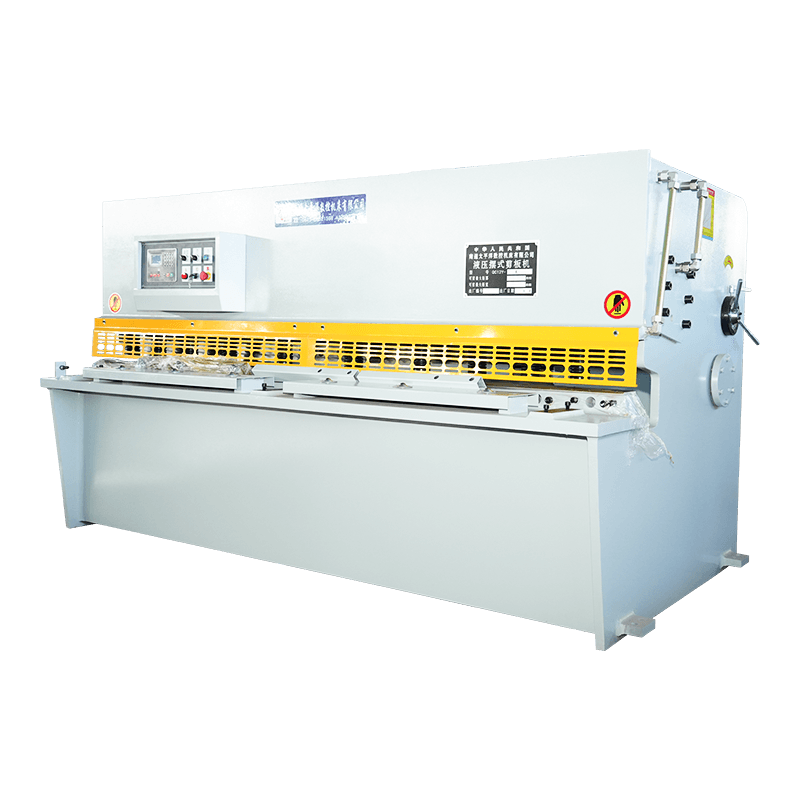

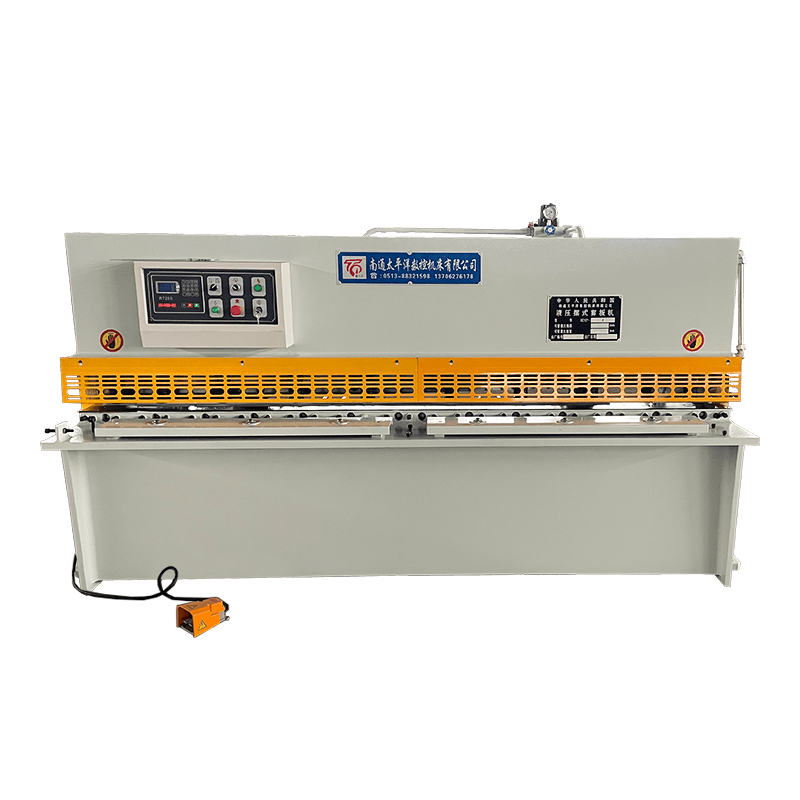

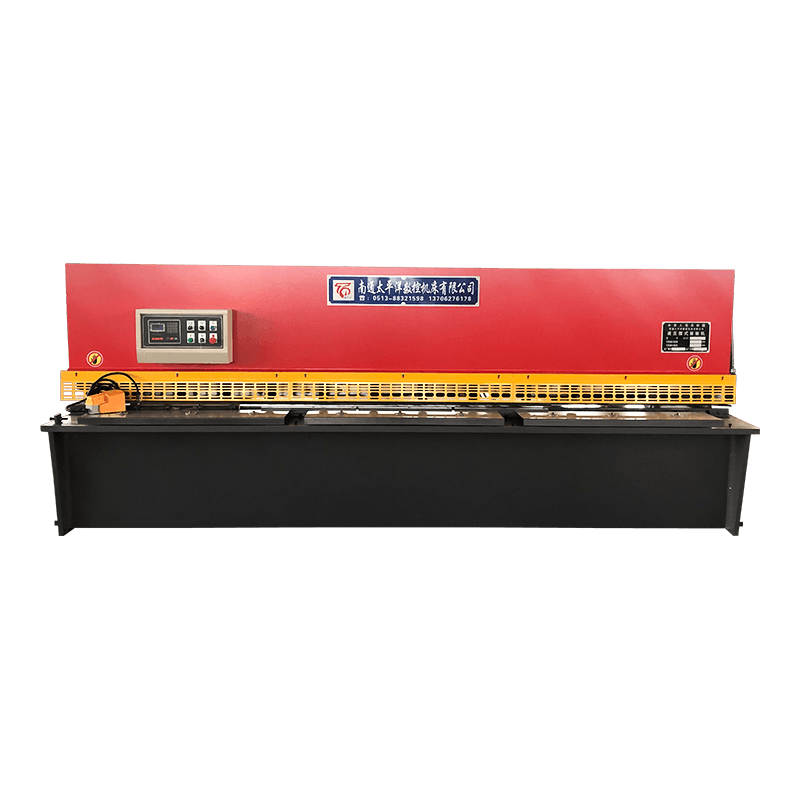

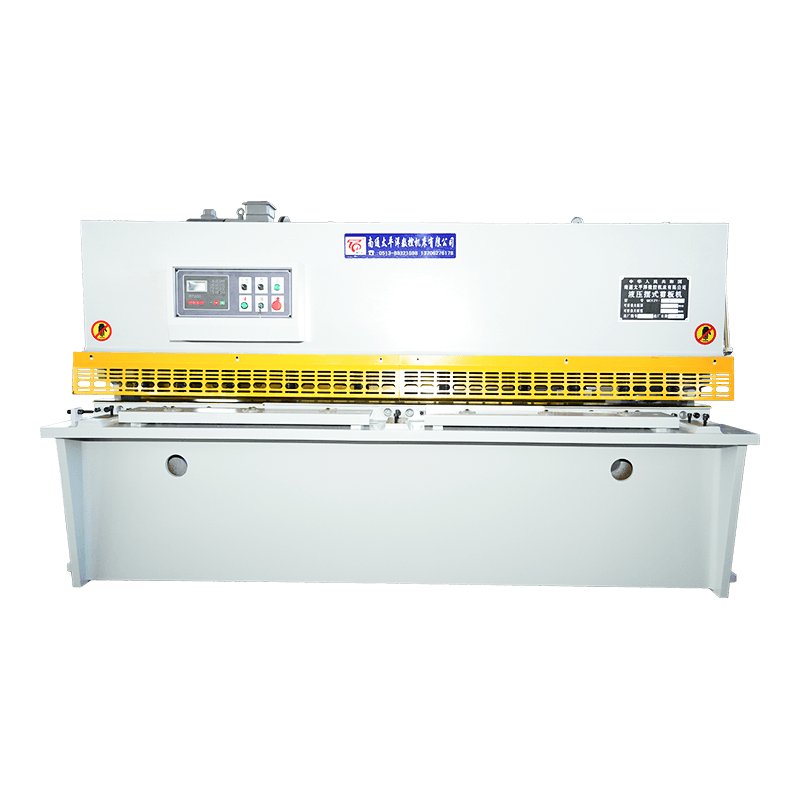

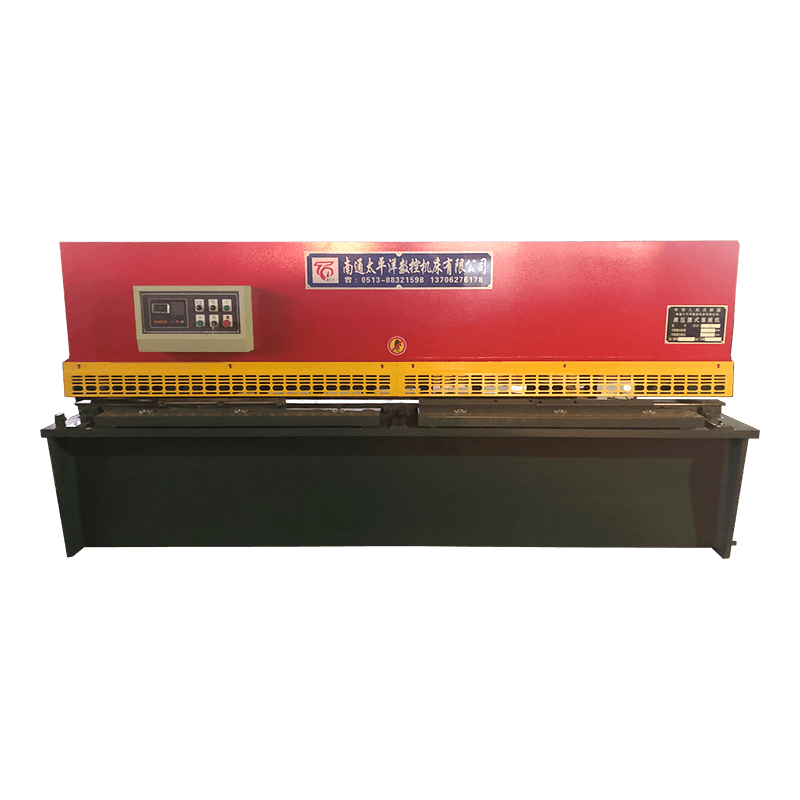

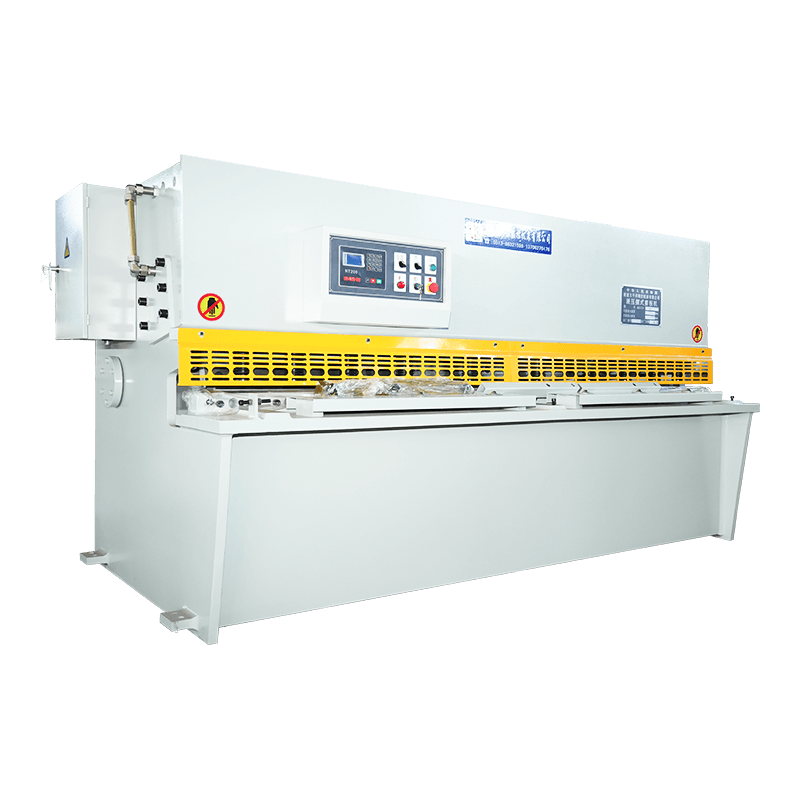

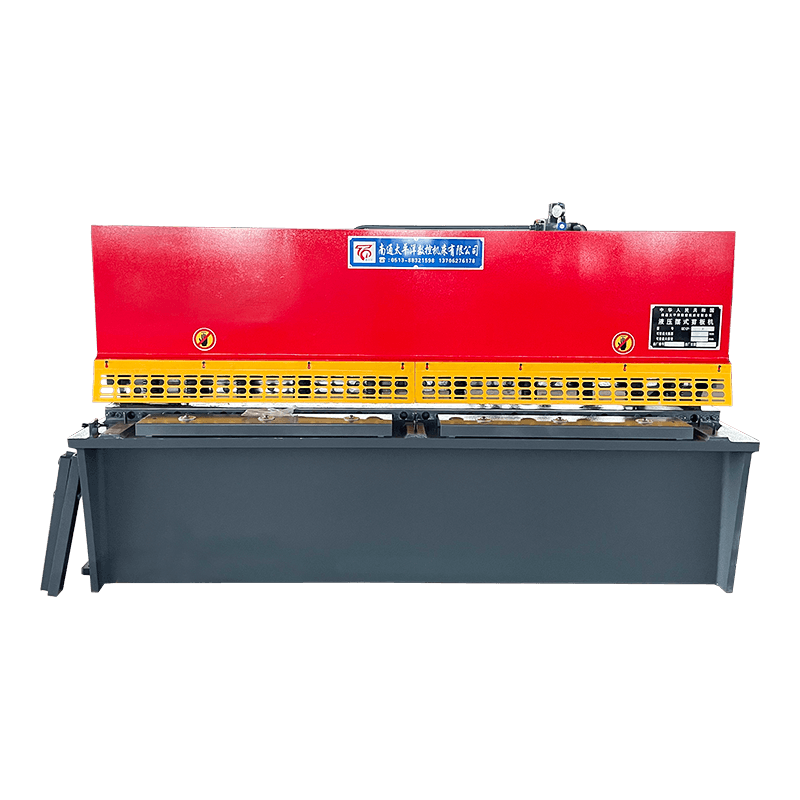

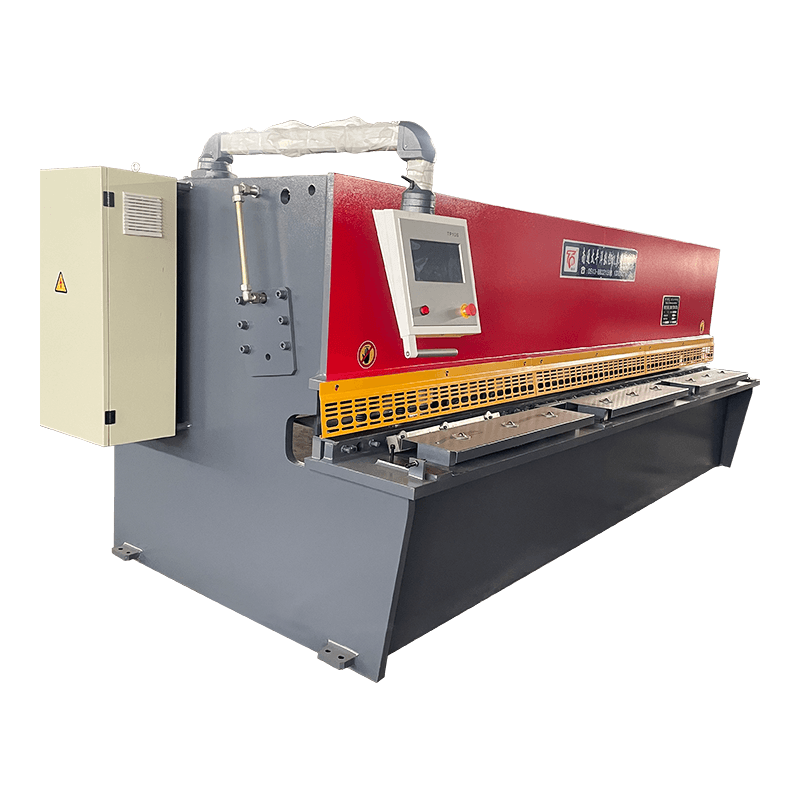

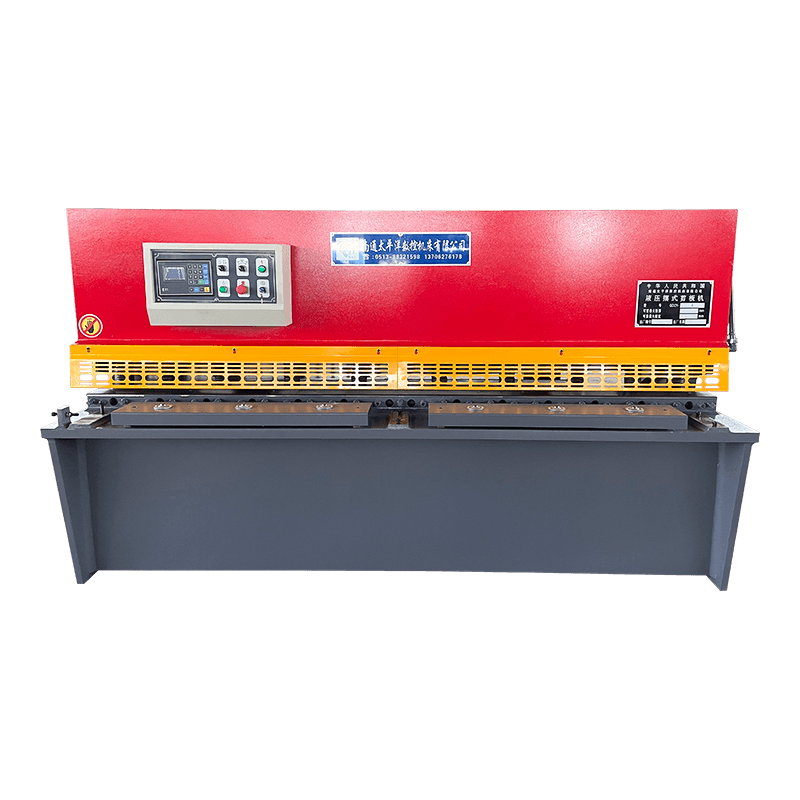

Máy cắt câu thủy lực/tiêu chuẩn dòng CNC QC12Y/K

Máy cắt câu thủy lực dòng QC12Y/K là loại giải pháp cắt kim loại có độ chính xác cao được sử dụng rộng rãi trong các ngành công nghiệp gia công kim loại tấm, chế tạo kim loại và sản phẩm. Được thiết kế để cắt các tấm thép với độ chính xác và hiệu quả cao, máy cắt thủy lực này kết hợp hiệu suất đáng tin cậy với khả năng điều khiển CNC thân thiện với người dùng.

Các tính năng chính
Hệ thống dừng ở phía sau có độ chính xác cao: Một biến tần điều khiển động cơ dừng phía sau, đảm bảo độ chính xác cao được kiểm soát trong phạm vi 0,05 mm, mang lại chiều dài cắt phù hợp cho sản phẩm sản xuất hàng loạt.

Lưỡi cắt chất lượng cao: Được làm bằng thép hợp kim 6CrW2Si, dao cắt có độ cứng, độ bền dai và khả năng mài mòn tuyệt vời, đảm bảo tuổi thọ lâu dài và kết quả cắt sạch trên các loại kim loại khác nhau.

CNC control system: Được trang bị bộ điều khiển E21S, máy quản lý hành trình dừng phía sau và hành trình cắt dọc, đồng thời có thể lưu trữ tới 40 bộ chương trình để thiết lập nhanh các tác vụ cắt khác nhau.

An toàn & Trả lại Thủy lực: Van tràn cung cấp khả năng bảo vệ quá tải cho hệ thống thủy lực, trong khi giá hỗ trợ được dẫn động lùi bằng cách để quay trở lại nhanh chóng, thon gọn và đáng tin cậy.

Bảo vệ toàn bộ nâng cao: Công tắc chân được tích hợp chức năng dừng khẩn cấp, mang lại sự bảo vệ đáng tin cậy chống lại những va chạm vô tình trong quá trình vận hành.

Điều chỉnh offset khoảng cách: Điều chỉnh khe hở dao bằng tay cho phép người vận hành tinh chỉnh khe hở theo các vật liệu dày đặc khác nhau, đảm bảo chất lượng cắt tối ưu.

Định vị cho thực phẩm chính xác: Ủng hộ trước trang web được đặt kích thước, cho phép người vận hành xác định chính xác dữ liệu chiều dài cho cả hoạt động thủ công và bán tự động.

Ứng dụng
Máy cắt thép tấm xoay này lý tưởng để cắt thép carbon, thép không gỉ, nhôm và các loại tấm kim loại khác trong các ngành công nghiệp bao gồm:

  • Gia công kim loại tấm
  • Loại xưởng gia công kim loại
  • Sản xuất ô tô và thiết bị
  • Sản xuất thép xây dựng và cấu hình

Cuộc điều tra

Mô tả sản phẩm

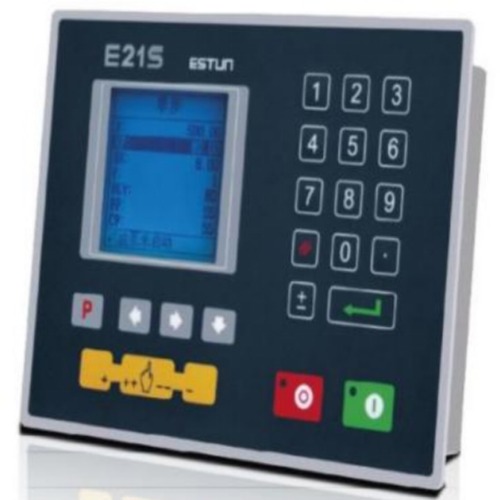

Sử dụng thiết bị CNC đặc biệt của máy cắt E21-S của công ty ESTUN

Sản phẩm này có các tính năng sau:

Kiểm tra thước đo định vị ở phía sau.
Chức năng định vị thông tin.
Chức năng định vị một chiều và hai chiều, loại bỏ các khe hở một cách hiệu quả.
Chức năng rút lui.
Chức năng tự động tìm kiếm tham chiếu.
Chức năng sao lưu và khôi phục tham số một phím.
Chức năng giảng dạy nhanh chóng.
40 không lưu trữ chương trình nhiều bước, mỗi chương trình có 25 bước.
Chức năng bảo vệ khi mất điện.

QC12Y/K- Thông số kỹ thuật

mẫu người

cắt
dày
(mm)

cắt
Chiều rộng
(mm)

đột ngột
(lần/mm)

Thước đo phía sau
Phạm vi
(mm)

Góc quay
(°)

Động cơ chính
(KW)

cân nặng
(KG)

Nhìn chung
Size
LXWXH
(mm)

QC12Y-4X2500

4

2500

18

20-600

1°30'

5.5

3500

3150X1460X1520

QC12Y-4X3200

4

3200

14

20-600

1°30'

5.5

5000

3820X1720X1620

QC12Y-4X4000

4

4000

10

20-600

1°30'

5.5

7500

4620X1850X1720

QC12Y-6X2500

6

2500

18

20-600

1°30′

7.5

5000

3150X1540X1570

QC12Y-6X3200

6

3200

14

20-600

1°30'

7.5

6100

3820X1660X1620

QC12Y-6X4000

6

4000

10

20-600

1°30'

7.5

8500

4630X1880X1750

QC12Y-6X6000

6

4000

8

20-800

1°30'

11

17800

6750X2500X2090

QC12Y-8X2500

8

2500

15

20-600

1°30'

11

6500

3150X1540X1570

QC12Y-8X3200

8

3200

11

20-600

1°30'

11

7600

3820X1660X1620

QC12Y-8X4000

8

4000

8

20-600

1°30'

11

9300

4630X1880X1750

QC12Y-10X2500

10

2500

14

20-600

1°45'

15

8500

3250X1980X1890

QC12Y-10X3200

10

3200

10

20-800

1°45'

15

9800

3900X1980X1890

QC12Y-10X4000

10

4000

7

20-800

1°45'

15

13500

4700X2150X1950

QC12Y-12X2500

12

2500

11

20-800

18.5

10000

3260X2080X1950

QC12Y-12X3200

12

3200

9

20-800

18.5

11000

3940X2080X1950

QC12Y-12X4000

12

4000

6

20-800

18.5

14000

4720X2200X2050

QC12Y-16X2500

16

2500

9

20-800

18.5

11000

3280X2280X2050

QC12Y-16X3200

16

3200

7

20-800

18.5

13000

3940X2450X2050

QC12Y-16X4000

16

4000

5

20-800

18.5

15500

4750X2450X2050

Mô tả và thông số kỹ thuật được cung cấp trong danh mục này có thể sửa đổi mà không cần thông báo.

Liên hệ với chúng tôi để biết thêm chi tiết

Đừng ngần ngại liên hệ khi bạn cần chúng tôi!

SUBMIT

Về
Công ty TNHH Máy công cụ CNC Pacific Pacific, Ltd
Công ty TNHH Máy công cụ CNC Pacific Pacific, Ltd

Công ty TNHH Máy công cụ CNC Pacific Pacific, Ltd is a key enterprise of national machinery industry, located in Haian Economic and Technological Development Zone, where the environment is beautiful and the traffic is convenient, which facilitates the rapid establishment of communication between enterprises and customers. The enterprise is fully equipped, specializing in the production of shearing machine, bending machine, rolling machine, hydraulic press, punching machine and other các sản phẩm, widely used in: light industry, aviation, shipbuilding, metallurgy, instrumentation, electrical appliances, stainless steel products, construction and decoration industry. Our products sell well both at home and abroad.


Như một chuyên gia China CNC Standard Hydraulic Swing Beam Shearing Machine Suppliers and QC12Y/K Series CNC Standard/Hydraulic Swing Beam Shearing Machine Company, Công ty hiện có khả năng thiết kế, phát triển và sản xuất các sản phẩm sê-ri tiêu chuẩn và thiết bị không chuẩn. Các sản phẩm bán tốt trên toàn quốc, một số lượng lớn xuất khẩu sang Đông Nam Á, Châu Âu, Hoa Kỳ và Trung Đông. Công ty có diện tích hơn 20.000 mét vuông, với một nhóm kỹ sư và kỹ thuật viên với kiến thức chuyên môn, thiết bị sản xuất và thử nghiệm phong phú đã hoàn tất. Trong những năm qua, đã được cam kết nghiên cứu và đổi mới máy công cụ rèn, bán hàng sản phẩm và dịch vụ sau bán hàng không có nỗ lực nào, ở Bắc Kinh, Thiên Tân, Thâm Nam Các chi nhánh, làm hết sức mình để đáp ứng nhu cầu của khách hàng trong và ngoài nước.


Trong thế giới ngày nay đầy hy vọng và cơ hội, Pacific Machine Tools và khách hàng của chúng tôi đi đôi với sự phát triển chung.

Tin tức
Mở rộng kiến thức ngành

1. Giới thiệu về Máy cắt CNC dòng QC12Y/K

Tiêu chuẩn dòng CNC QC12Y/K Máy cắt thép thủy lực là thiết bị cắt kim loại hiệu suất cao được sử dụng rộng rãi trong các loại tấm kim loại lớn. Nó được thiết kế để cắt thép carbon, thép không gỉ và tấm nhôm với độ chính xác và hiệu quả cao.

Vì vậy, với máy cắt cơ khí, máy trạm thủy lực CNC này cải thiện hiệu quả cắt bằng cách 30%–50% và đảm bảo cắt chính xác trong vòng ± 0,1mm , khiến nó trở thành sự lựa chọn đáng tin cậy cho các sản phẩm sản xuất hiện đại.

Công ty TNHH Máy công cụ CNC Nantong Pacific là doanh nghiệp chủ chốt của ngành công nghiệp máy móc quốc gia, thảo luận tại Khu phát triển kinh tế và công nghệ Hải An, nơi có môi trường đẹp và giao thông thuận tiện, tạo điều kiện thuận lợi cho việc thiết lập liên lạc nhanh chóng giữa doanh nghiệp và khách hàng. Doanh nghiệp được trang bị đầy đủ, các sản phẩm sản xuất máy cắt, máy móc, máy cán, máy ép thủy lực, máy đục và các sản phẩm khác, được sử dụng rộng rãi trong: công nghiệp nhẹ, hàng không, đóng tàu, luyện kim, thiết bị đo cân, thiết bị điện, sản phẩm thép không gỉ, công ty xây dựng và trang trí. Sản phẩm của chúng tôi bán tốt cả trong và ngoài nước.

2. Các tính năng chính của Máy cắt dòng QC12Y/K

  • Tần số điều khiển hệ thống: Cơ điều khiển dừng ở phía sau với độ chính xác cao trong vòng 0,05mm.
  • Chất lượng cao cấp của vải chuyển đổi: Sử dụng thép 6CrW2Si cho hiệu suất cắt dài.
  • Hệ thống CNC E21S: Kiểm soát điểm dừng phía sau và thực hiện quá trình cắt, lưu trữ tới 40 chương trình.
  • Bảo vệ quá tải: Van tràn đảm bảo toàn hệ thống bên dưới hiệu suất cao.
  • Thanh toán hệ thống: Giá đỡ đào trở lại nữ ái và an toàn.
  • Chức năng dừng khẩn cấp: Công tắc chân đảm bảo an toàn cho người vận hành.
  • Điều chỉnh khe hở bằng tay: Cải thiện chất lượng cắt cho các vật liệu khác nhau.
  • Hỗ trợ phía trước thước đo: Đảm bảo xác định chính xác dữ liệu chiều dài.

3. Nguyên lý làm việc của máy cắt mộc thủy lực

(1) Cơ chế cắt thép

Lưỡi trên chuyển động theo cung cấp, đảm bảo cắt giảm và liên tục. Thiết kế này làm giảm năng lượng thụ động bằng cách 15%–20% so với hệ thống chém.

(2) Hệ thống thủy lực truyền thông

Hệ thống thủy lực cung cấp ứng dụng ổn định để đảm bảo lực cắt ổn định trên toàn bộ đường cắt chiều dài, hỗ trợ tăng tốc độ tới thép tấm 16mm .

(3) Tích hợp điều khiển CNC

Controlsystem E21S tự động hóa việc định vị thước đo phía sau và quá trình cắt, cải thiện đáng kể năng lượng và giảm sai sót của người vận hành.

4. Tổng quan về thông số kỹ thuật

Mục Đặc điểm kỹ thuật ích lợi
Độ dày cắt 1–16mm Khả năng tương thích của vật liệu rộng
Độ chính xác của máy đo ngược 0,05mm Cao xác định vị trí
Hệ thống điều khiển E21S CNC Lập trình hoạt động
Thông số kỹ thuật của máy cắt thép xoay thủy lực QC12Y/K

5. Ứng dụng công nghiệp

Dòng QC12Y/K được sử dụng rộng rãi trong:

  • Loại xưởng gia công kim loại
  • Công nghiệp đóng tàu
  • Sản xuất ô tô
  • Gia công xây dựng thép

6. Câu hỏi thường gặp

Câu 1: Máy QC12Y/K có thể cắt những vật liệu gì?

Nó có thể cắt thép carbon, thép không gỉ và tấm nhôm hiệu quả.

Câu 2: Hệ thống điều khiển được sử dụng là gì?

Nó sử dụng hệ thống CNC E21S, hỗ trợ tới 40 trình cài đặt cài đặt.

Câu 3: Ưu điểm chính của thiết kế bảng câu là gì?

Nó mang lại thao tác cắt mượt hơn và giảm năng lượng tiêu thụ xuống 20%.
